使用QGIS创建等值线

等值线

等值线是制图对象某一数量指标值相等的各点连成的平滑曲线,由地图上标出的表示制图对象数量的各点,采用内插法找出各整数点绘制而成的。等值线地图的编制,则通常是在地理底图上标出制图对象的相对点 位(测站)的数值,然后把数值相等的点联成圆滑曲线,勾画出制图对象的空间结构特征。常见有等温线,等压线,等高线,等势线等。

以一组相等数值的连线表示制图对象数量、特征的地图。简称等值线图。如年平均气温图、年降水量图。它是专题地图的重要图型,最先用于描述地形。常见的有表现地势起伏和地貌结构的等高线图与等深线图;表现气温、水温、地温变化的等温线图;表现大气降水量变化的等降水量线图;表现地磁、地震变化的等磁偏线图、 等磁力线图、等震线图。另外,还有等压线、等风速线、等日照线、等云量线、等湿度线、等密度线、等透明度线、等盐分含量线、等时线等图。通常等值线所代表的数值为整数。

等值线地图的编制,通常是在地理底图上标出制图对象的相对点位(测站)的数值,然后把数值相等的点联成圆滑曲线,勾画出制图对象的空间结构特征。等值线地图还常辅以分层设色,以提高地图的直观效果。如气温等值线图以红色表现温暖、灰紫色表现寒冷,突出冷暖地区的对比及其间的渐变关系,更形象地表现气温的区域变化。

等值线提取

本章中创建的高程表面模型不仅可以用作QGIS中的背景图像,还可以用于地形分析,如倾斜角度,倾斜方向和等高线提取。这里,提取等值线作为示例。

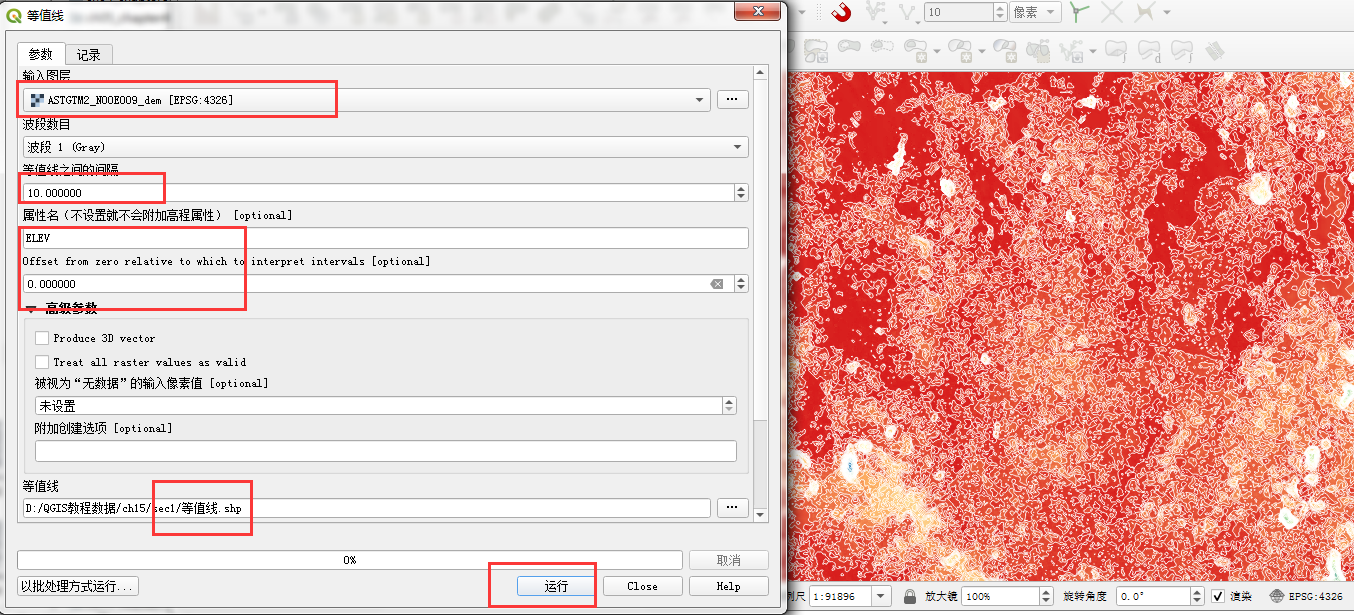

选择主菜单 Raster-Extraction-Contour 时,将显示轮廓窗口。在 "Contour" 窗口中,在 Input layer 中选择 "ASTGTM2_N00E009_dem" ,然后单击 Contour 右侧的 "Save to file" ,显示 "Save file" 窗口并指定在 "DEM" 文件夹中使用名称“等值线”保存。此时,将“保存类型”设置为 "ESRIShapefiles(.shp,.SHP)" 。单击 Save 按钮关闭窗口,在 "Contour" 窗口中将 "Interval between contours lines" 设置为 "10.000" ,"Attribute name"中填写 "ELEV" ,然后单击 OK 按钮。出现消息时,单击 OK 按钮以关闭 "Contour" 窗口。通过此操作,“等值线”被添加到 "Layers" ,并且在地图视图中显示具有l0m间隔的轮廓线,如 图 128

../../_images/img_13.png

图 128 添加等值线

如果需要详细的地形表示,最好使用5米网格(通过航空激光测量的DEM)而不是10米网格。

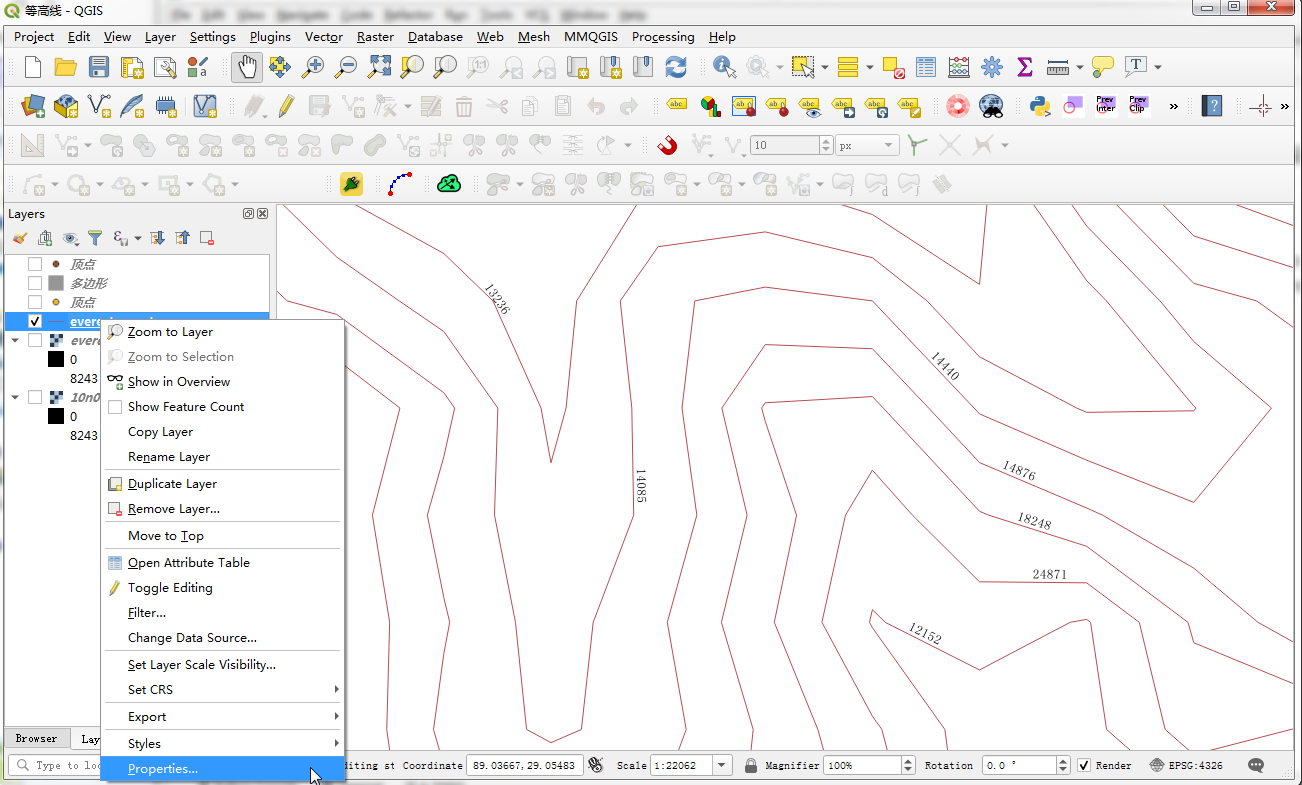

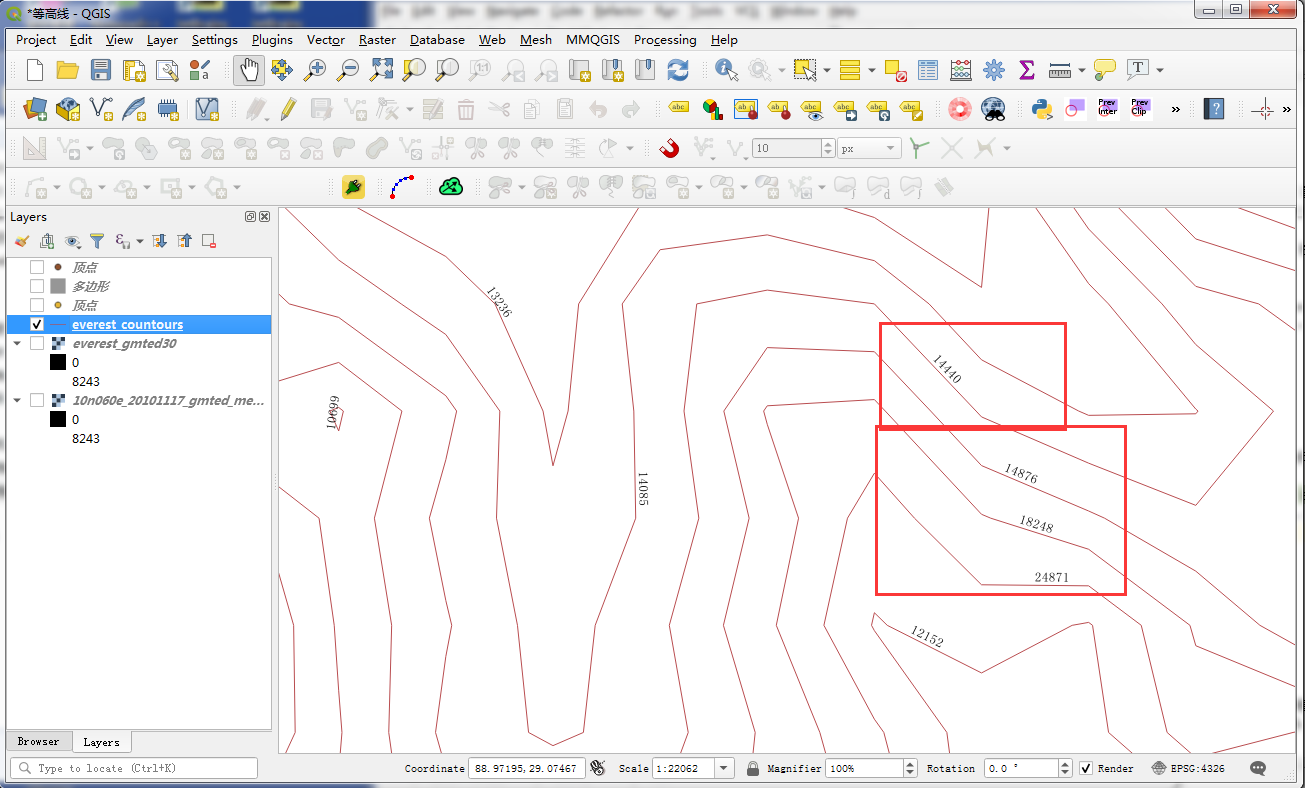

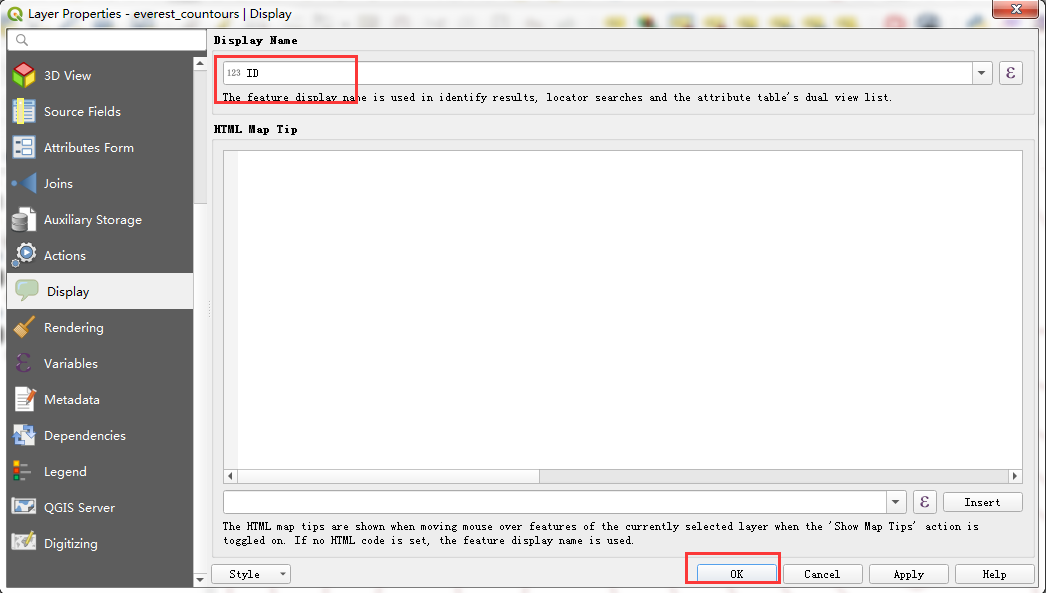

添加完等值线后,在等值线上单击右键,选择 Properties...图 129 。接下来选择 Display ,在 "Display Name" 中选择 "ID" ,然后点击 OK ,如 图 130 。这时就会出现数值在图中显示,如 图 131

../../_images/img_24.png
../../_images/img_34.png
../../_images/img_44.png

等高线转换成平面

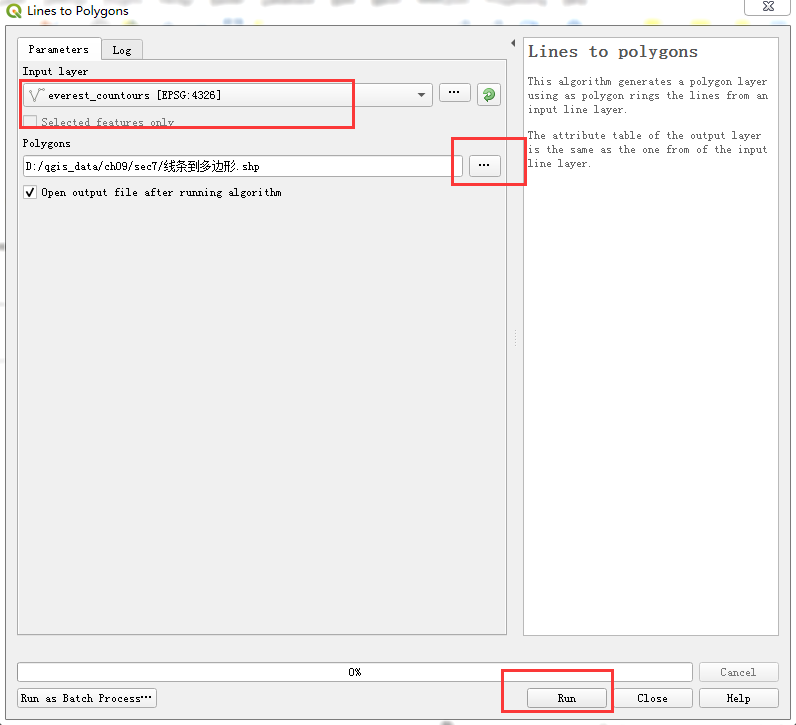

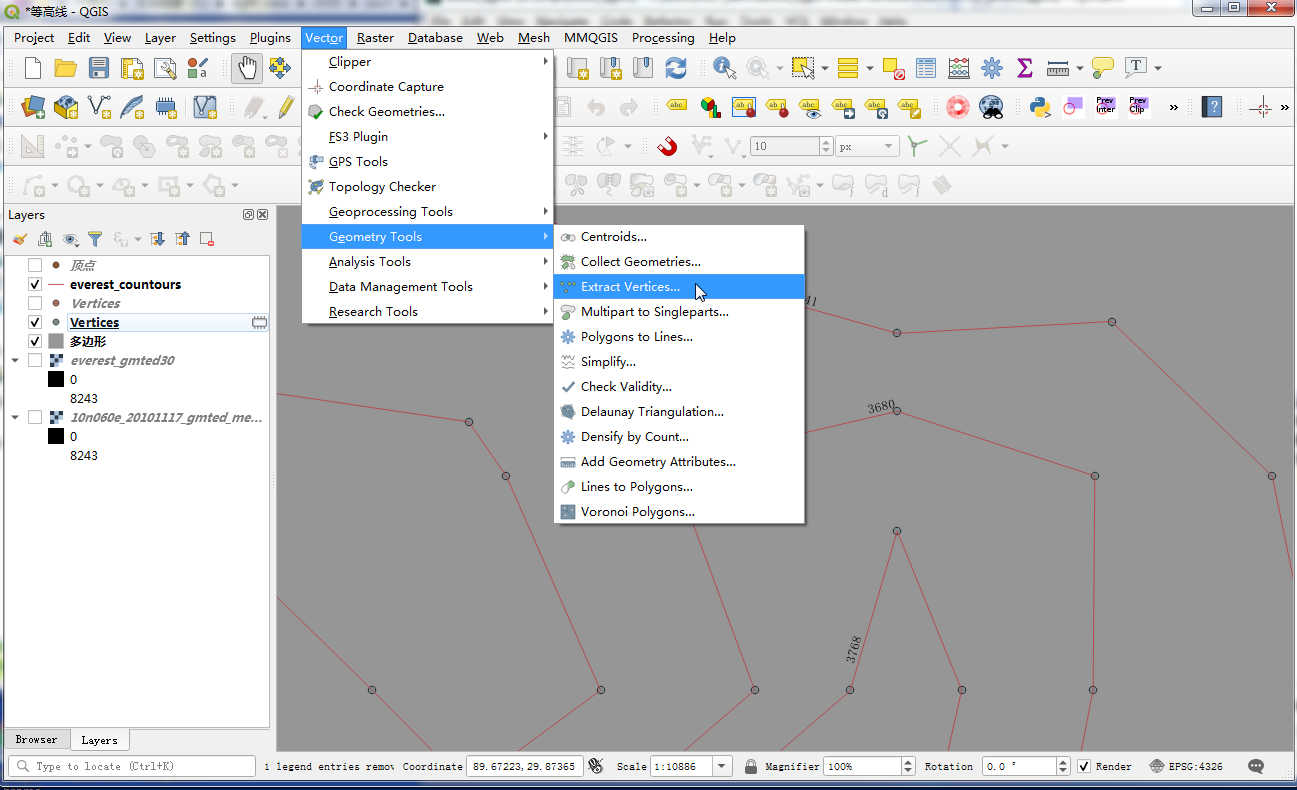

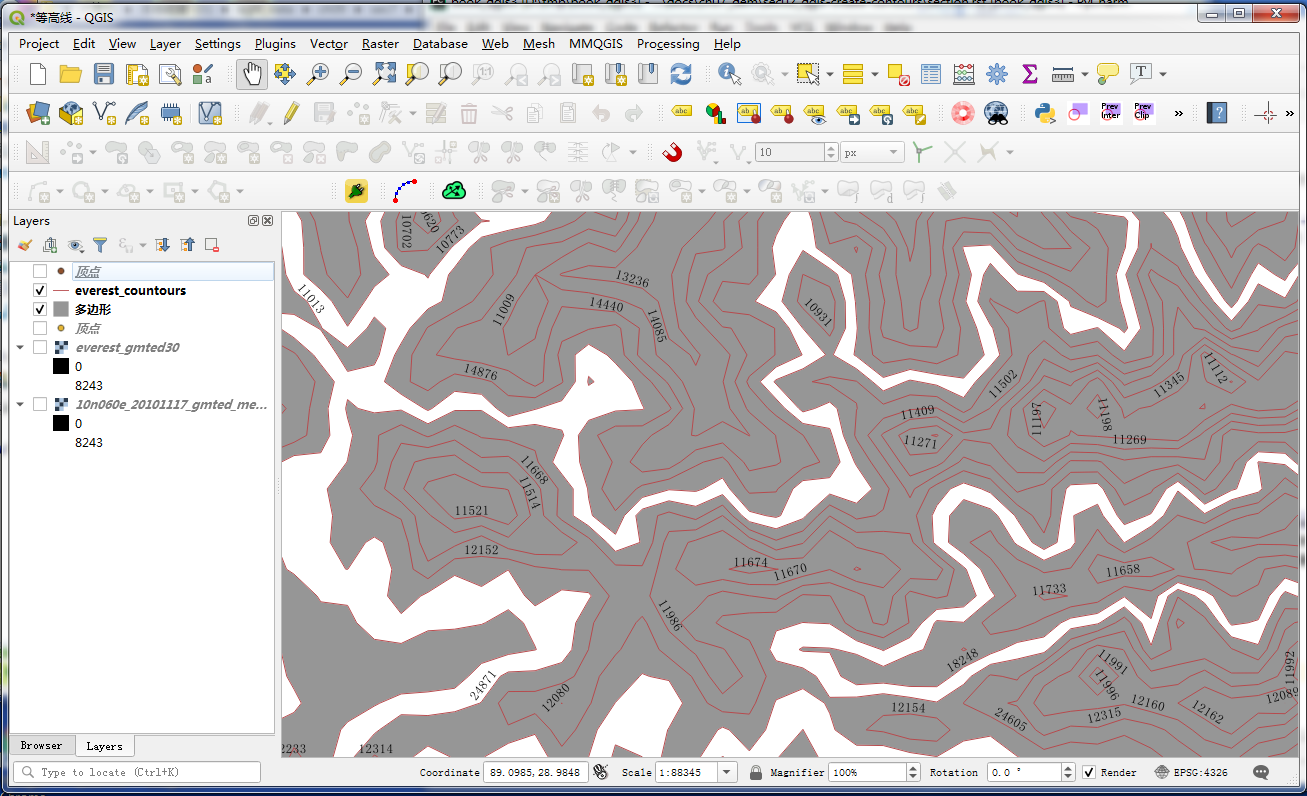

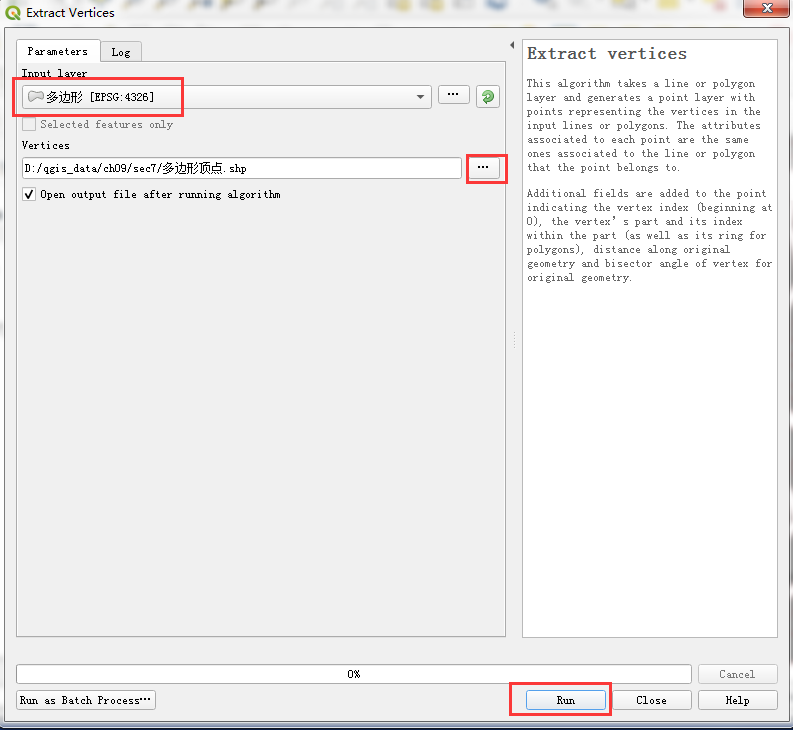

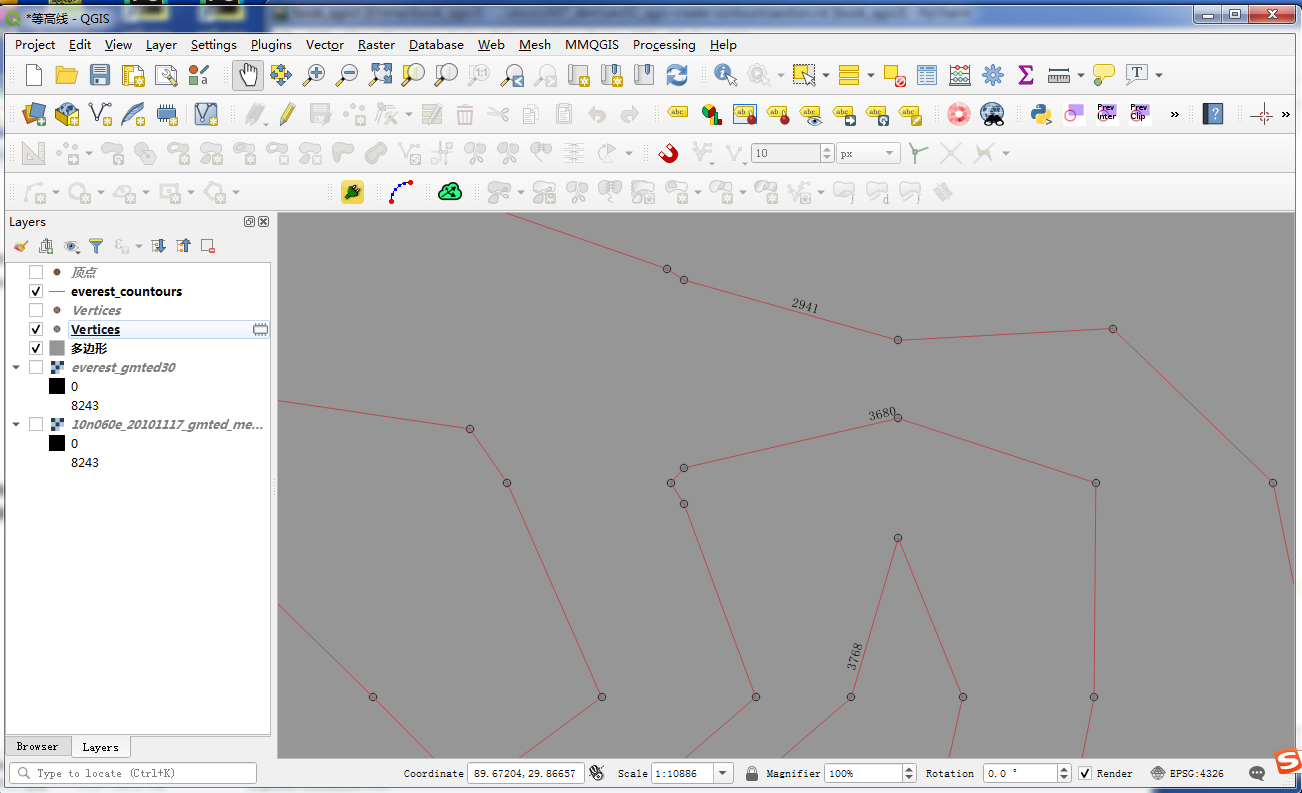

接下来,把等高线转换城平面,首先点击 Vector--Geometry Tools--Lines to Polygons... ,打开后在"Input layer"中选择 "everest_countours" ,在"Polygons"中保存所操作的项目,然后点击 Run ,如 图 132,接下来我们在操作面上就会 看到多边形,如 图 133。接下来进行多边形顶点操作,选择 Vector-Geometry Tools-Extract Vertices... ,如 图 134。在 Input layer 中选择 "多边形",然后单击 Run 。如 图 135。操作完成后我们会看见顶点。如 图 136
