绘制坐标信息数据分布图

读取文件

首先，我们将解释如何使用坐标信息映射shapefile文件。我们使用我们已有的数据“全球地震数据”，使用QGIS绘制地图。 首先，启动QGIS，然后从主菜单 Layer-Add Layer-Add Vector Layer 中调出 "Data Source Manager/Vector" 窗口。 单击此窗口中的 ... 按钮，当出现 "Open OGR Supported Vector Dataset(s)" 窗口时，在文件名输入字段右侧的菜单中选择

"ESRIshapefile文件（.shp，）" 。然后，在文件夹中指定我们所需的文件。在这里，如果单击 打开 按钮，

然后单击 "Open OGR Supported Vector Dataset(s)" 窗口的 Add 按钮，将看到全球地震绘的分布图， 如 图 193 。

../../_images/img_16.png

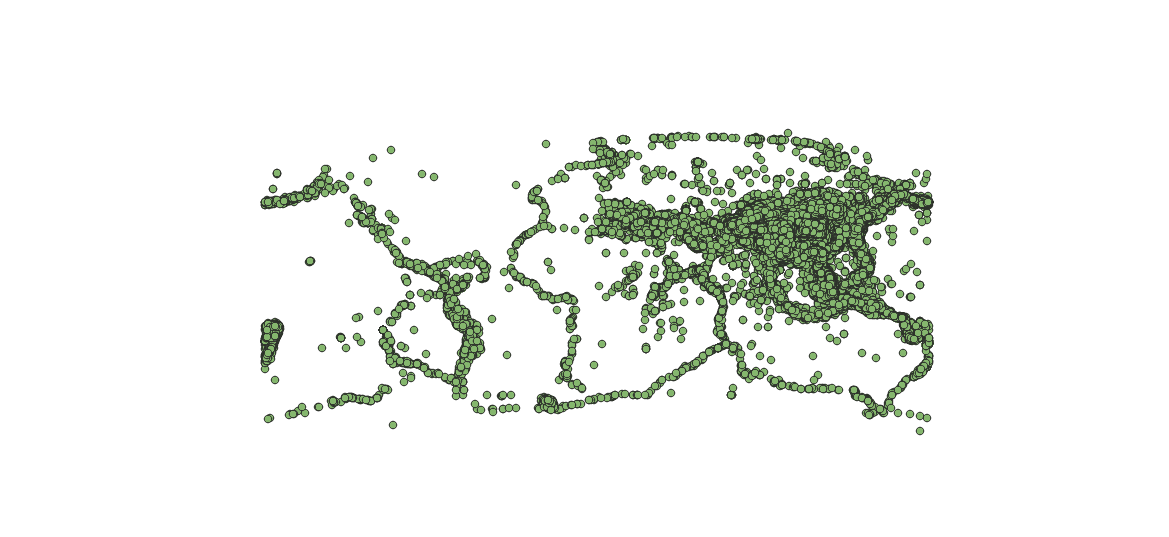

图 193 添加shp文件

接下来，保存地图。选择主菜单 Project-Save As 时，将显示 "Save Project As" 窗口。 在此处，将文件夹指定为要保存的位置，将其命名为“全球地震分布.Qgs”，然后单击 Save 按钮。

提取2000年地震分布点

接着使用属性提取2000年地震点，只制作该地点的shapefile文件。请右键点击 Layers 中的 "world_earthquake" 图层， 从中选择 Open Attribute Table 。"Attribute Table" 窗口打开后，点击 Select features using an expression 这样一来， 就会出现 "Select by Expression" 窗口，如 图 194 ，点击窗口中心的列表 FIeld and Values 的三角标记， 双击其中的 "YEAR" ，窗口左侧的输入栏就会显示 "YEAR" 。接着，按 运算符= 按钮， 再按窗口右下方的 All Unique 按钮。于是，在“字段值”的输入栏中，全种显示了被输入到属性表格中的 "YEAR" 的所有年限。 在此，当确认窗口左侧的输入栏中显示 "YEAR"＝ "2000" 时，单击 Select Features 按钮， 接着单击 Close``按钮，如 :numref:`fig_qgis_install34` 。通过这项工作，只有2000年从“属性桌布”窗口列表中选择。 此外，在 "Attribute Table" 窗口的工具栏中，按 ``Toggle editing 、 Invert Selection 、 Delete Selected features 的顺序按下图标，2000年的地震点以外的属性就会从地图上删除。最后单击 Save Edits 、 Toggle editing 的顺序按下图标， "Attribute Table" 关闭窗口，如 图 196 。完成该操作后，单击 "Attribute Table" 窗口和

"Select by Expression" 窗口右上方的 关闭 按钮，关闭两个窗口，如 图 197 。

../../_images/img_27.png

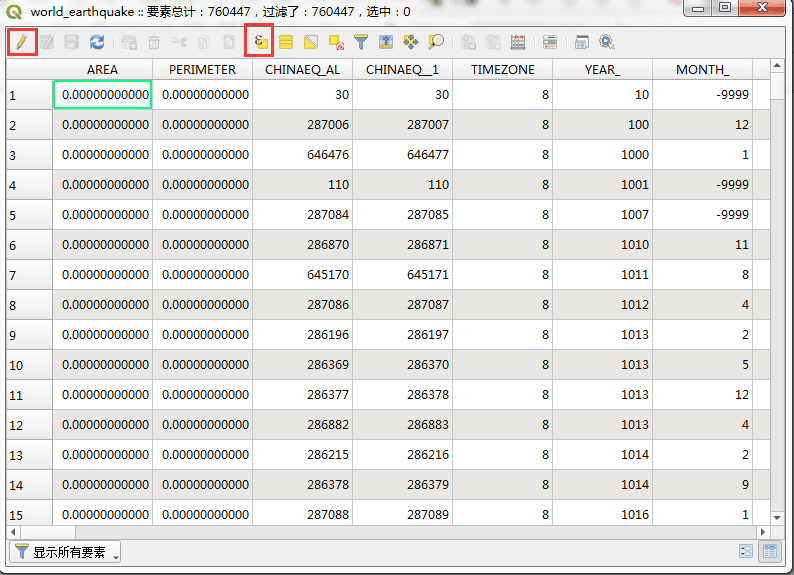

图 194 Attribute Table窗口

../../_images/img_37.png

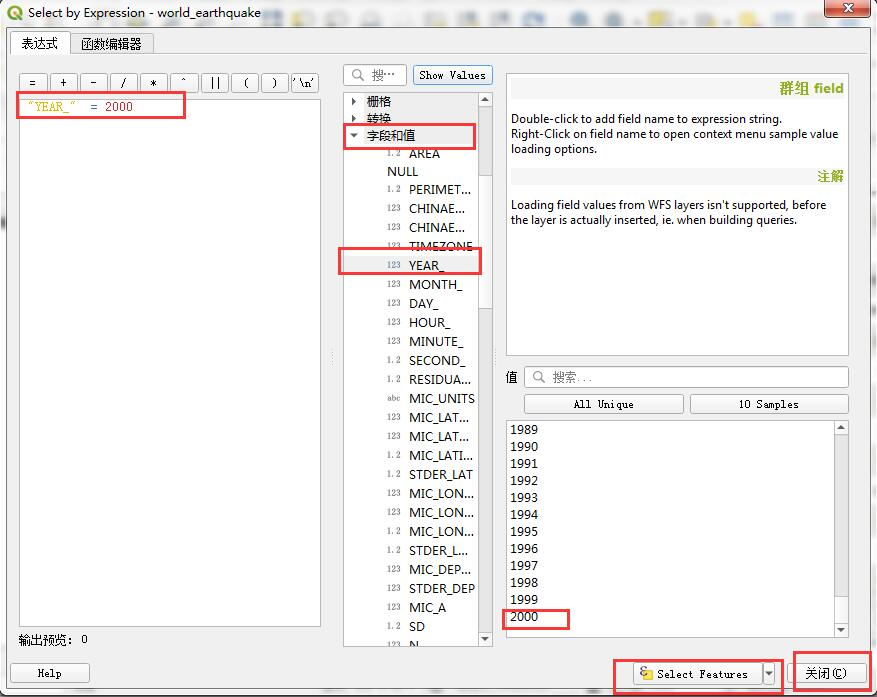

图 195 Select by Expression窗口

../../_images/img_46.png

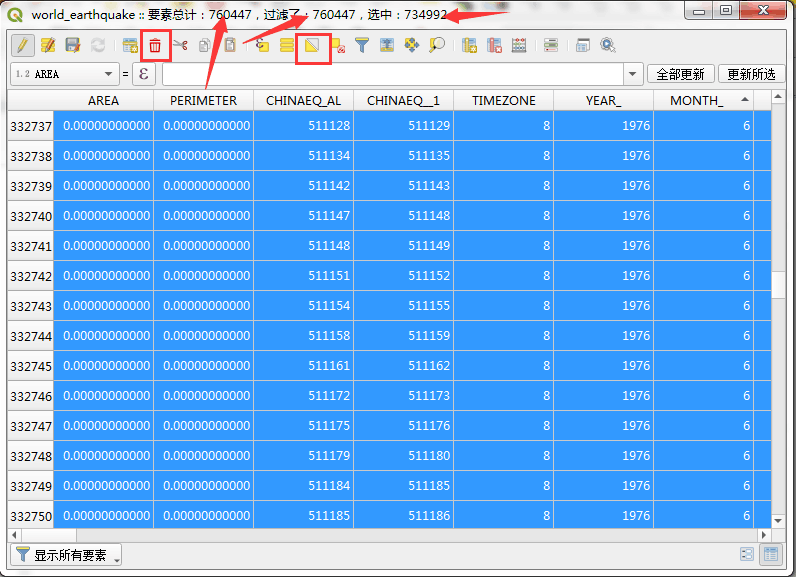

图 196 Invert Selection窗口

../../_images/img_53.png

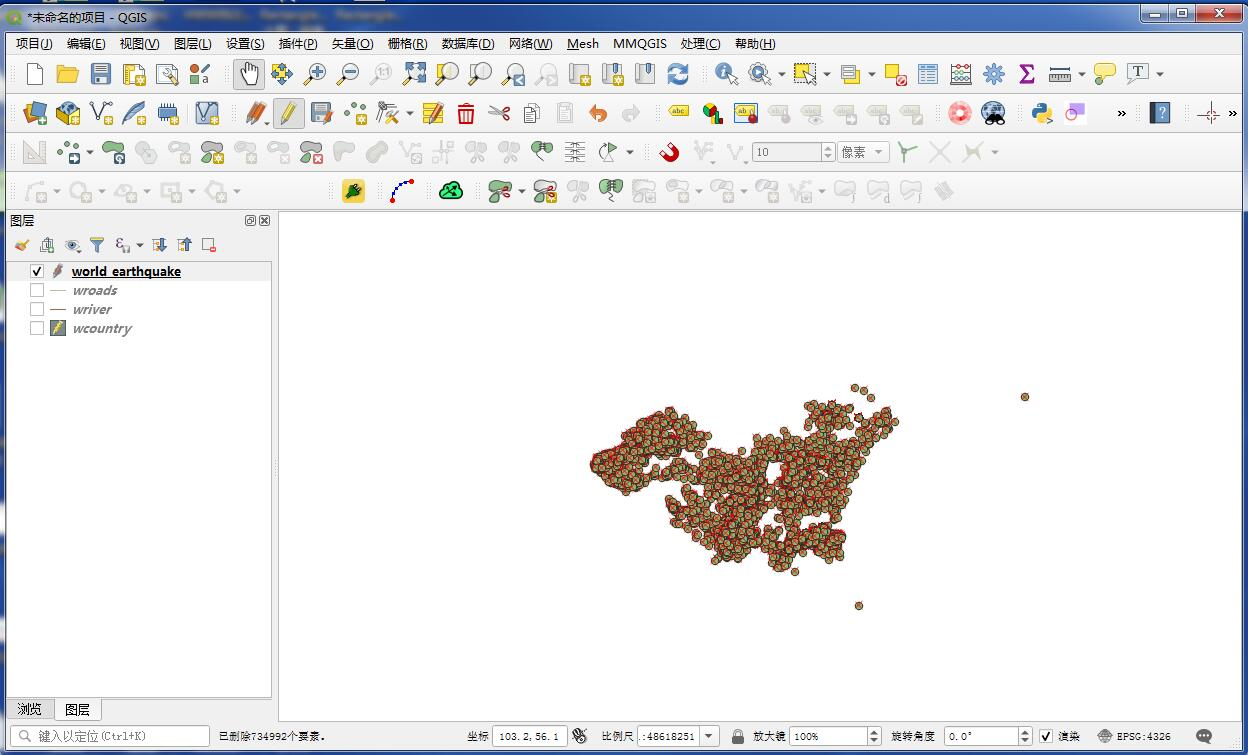

图 197 2000年地震分布点图

2000年地震点类型的分类

在为2000年地震点创建shapefile文件后，我们现在为每个点类型设置图例。首先，我们将用地图视图扩展地震点的中心区域。 （在这种情况下，将比例设置为约1/6400,000。）然后，双击 Layers 的区域以显示 "Properties" 窗口。 在此窗口左侧的选项卡菜单中选择 Symbology ，然后在顶部的菜单中选择“分类”。对于“列”，选择 "YEAR" ， 然后按 Categorized 按钮显示 "Column" 和 "Classify" 中 "YEAR" 中输入的所有代码，如 图 198 。

../../_images/img_64.png

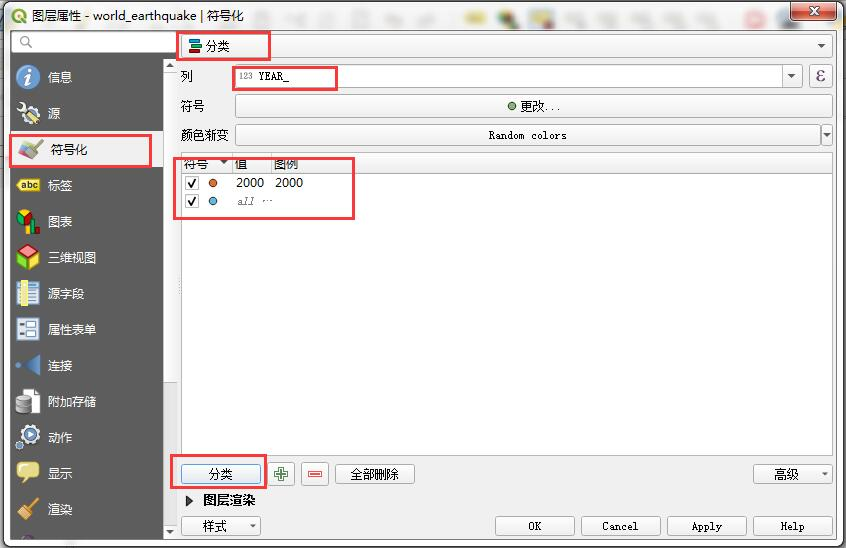

图 198 属性分类设置

2000年地震点名称显示

更改图例后，设置要在地图上显示的地震点的名称。双击 Layers 区域以显示 "Layers Properties" 窗口， 在左侧的选项卡菜单上选择 Labels ，然后从顶部的菜单中选择 Single labels ，如 图 199 。 然后，在其下方的“标签”中选择 "YEAR" （名称）。在此窗口中，您可以选择文本的字体，大小，颜色等，但不要在此处更改。 如果标签按原样显示，则字符的位置太靠近符号，因此请调整字符的位置。在此屏幕中，单击 Placement，点击 "Placement" 中的 Around piont ，并将距离设置为 "2.000" 单位为 "mm" ，如 图 200 。

../../_images/img_73.png

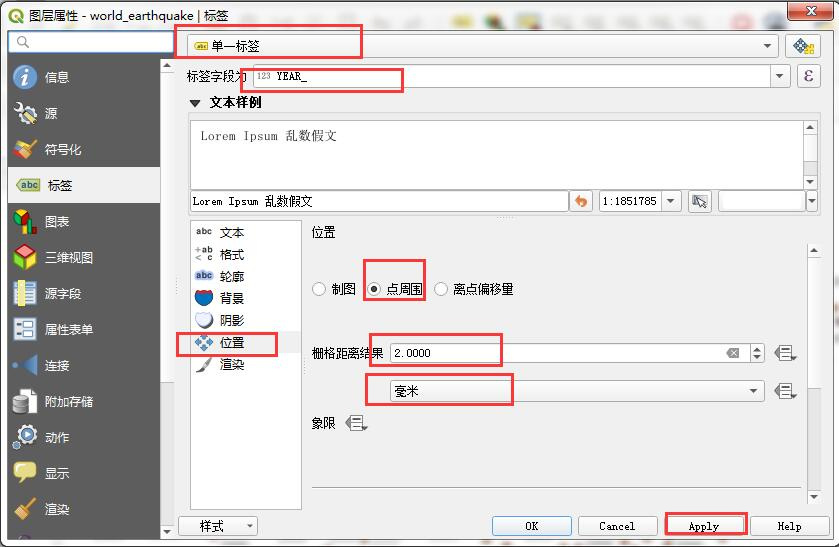

图 199 标签设置

../../_images/img_82.png

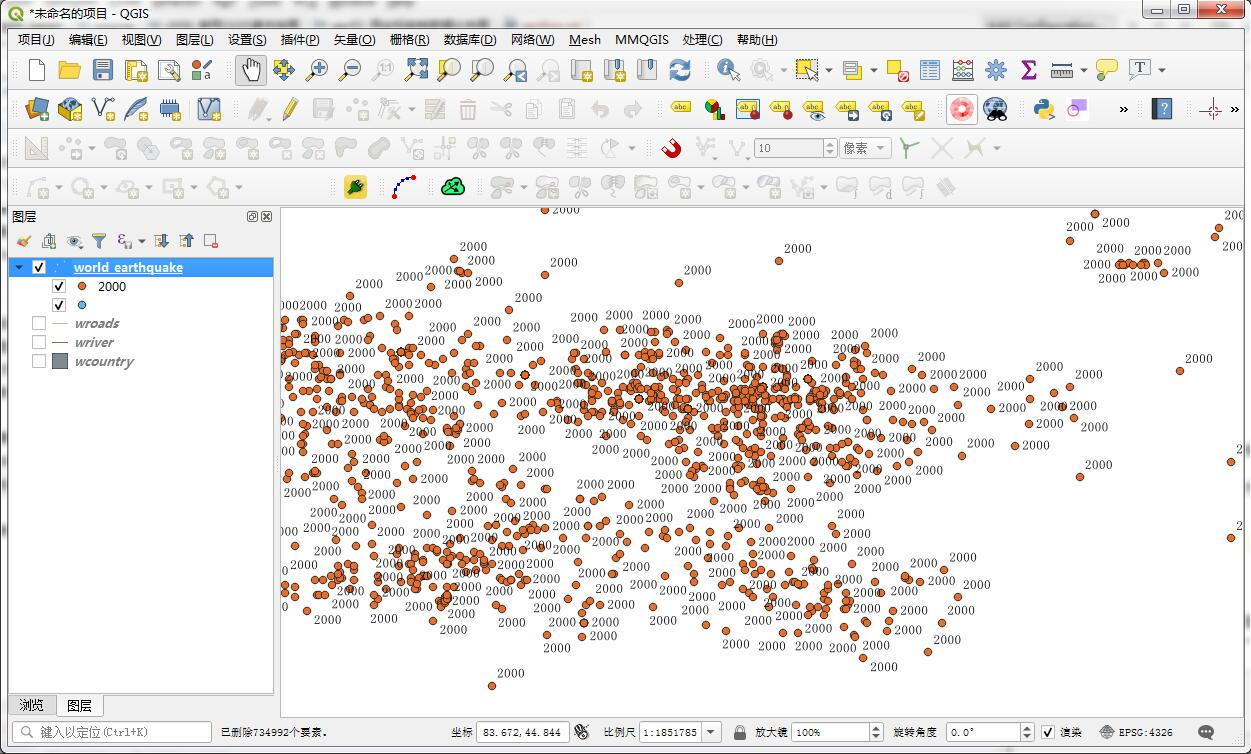

图 200 名称显示地震图

在此处保存图例和标签显示设置。按窗口底部的 Style 按钮，从出现的菜单中选择 Style-Save Style-Save Layers Style-As QGIS QML style file 。然后，将显示 "Save Layer Style" 窗口。 指定它将在文件夹中保存为 "dizhendian.qml" ，然后单击 Save 按钮。读取此文件时，将显示与上述相同的图例和标签设置的地图。 完成上述步骤后，按 "Layers Properties" 窗口中的 0K 按钮。然后，图例在地图上发生变化，并显示名称。最后，要保存地图， 请选择 Project-Save 以保存“2000地震点.Qgs”。
