合并矢量图层

区域块组合

在GIS中处理地图时,将多个地图图层合并为一个或将图层中的多个区域(多边形)合并为一个可能很方便。因此,本节介绍了将多个地图和地区组合成一个的两种方法。组合多个层的方法称为Merge,组合多个多边形的方法称为Dissolve ,如 图 184 。合并的地图保留有关边界的所有信息。如果要在任意条件下组合多边形,请连续使用此方法。

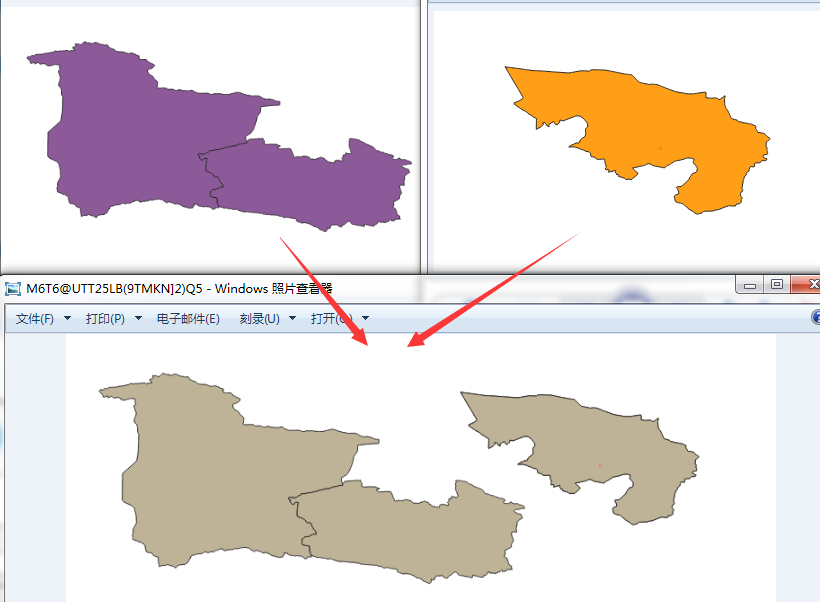

../../_images/img_14.png

图 184 组合多个多边形

在本节中,我们使用下载的边界数据,结合内蒙和新疆_青海边界数据的操作。通过这项工作,可以在内蒙和新疆_青海的两个行政区之间建立一个空间连续的地图。

数据的映射

使用QGIS映射下载的数据。启动QGIS后,在单击 CRS 按钮,调出 "Project Properties" 窗口。在左侧菜单中选择 CRS ,这里,如果在 "Seach" 的文本输入字段中输入半角 "WGS" ,将显示链接到“世界空间参考系统”的坐标系列表。选择 "WGS84(EPSG:4326)" ,然后单击 OK 按钮。

设置坐标后,加载我们需要操作的shapefile文件。当QGIS主菜单 Layer-Add Layer-Add Vector Layer 时,出现 "Data Source Manager/Vector" 窗口。在此窗口中,首先在 Source``中选择 "File" ,然后将 ``Encoding 设置为 "UTF-8" 。接下来,单击 "Source" 输入字段右侧的 ... 按钮,打开 "Open OGR Supported Vector Dataset(s)" 窗口,选择右下方的菜单。"ESRI Shapefiles(* .shp,* .SHP)" 然后打开“空间分析”文件夹。此外,从所显示中,按住键盘上的 Ctrl 键,这样就可以同时添加“内蒙.Shp”和“新疆_青海.shp”图层,并按下 Open 按钮。最后,单击 "Data Source Manager/Vector" 窗口中的 Open 按钮,接下来我们就可以绘制内蒙和新疆_青海的统计区域。

层合并

此处所示的地图仅是两个层重叠的状态,今后,在进行分析时有可能发生不便。于是,我结合这些图层。在QGIS的主菜单,打开 Vector-Data Management Tools-Merge Vector Layers ,在 "Merge Vector Layers" 窗口出现后,在标签菜单中选择 Parameterrs 。在 "Input layers" 中,按下右侧的 ... 按钮,在 "Multiple selection" 窗口中 选择“内蒙(EPSG:4326)”和“新疆_青海(EPSG:4326)”两个图层,然后按下 0K 按钮。

其次,在 "Merged" 中,按下右侧的 ... 按钮,选择 Save to file 。于是, "Save file" 窗口就会出现,在“保存类型”中选择“SHP文件(.shp)”,并且,在“空间分析”文件夹“合并数据.shp”指定以文件名保存,按 Save 按钮,如 图 185 。在完成这些指定后,在 "Merge Vector Layers" 窗口中选中 "Open output file after running algorithm" ,然后单击 Run 按钮。处理结束后, "Layers" 就出现了 "Merged" 层,内蒙和新疆_青海结合的地图被绘制在地图视图上,如 图 186

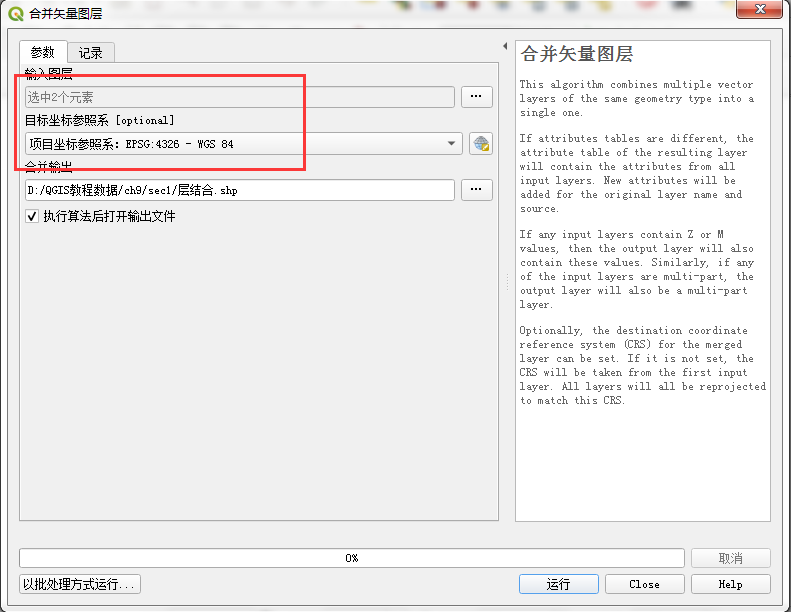

../../_images/img_25.png

图 185 层合并设置

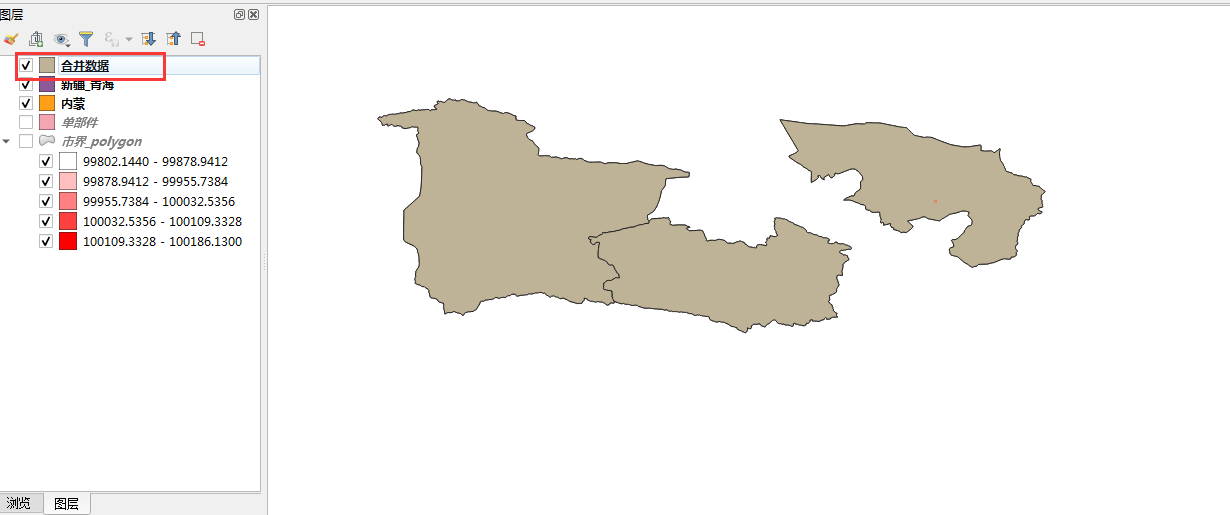

../../_images/img_35.png

图 186 层合并

我们合并后的层是以 "Merged" 的名字被表示。这样下去容易出错,所以将 "Merged" 的层名改为“合并数据”。右键单击 Layers 的 "Merged" ,在出现的菜单中选择 Rename Layer 。这样一来,就可以在 "Layers" 中更改层名,所以 "Merged" 改为“合并数据”。
