11.4. 专题地图 设计

单幅 #

这是指一幅图的范围能完整地包括专题区域而言，通常叫截幅。 专题区域放置在图幅的正中，它的形状确定了图幅的横放、竖放和长宽尺寸。 专题区域与周围地区的关系要正确地处理。 为了便于阅读和使用， 专题地图 一般以横放为主要式样； 有些专题区域性形状是长的，而地图的方向习惯是上北下南，所以只好竖放。

单幅图的“内分幅” #

这是指超过一张全开纸尺寸而分为若干印张而言。 “内分幅”应按纸张规格，一般分幅不宜过于零碎，分幅面积的大体相同。

分幅 #

分幅是地形图普遍采用的一种形式。 分幅图不受比例尺限制，分幅图的分幅线是根据区域大小采用矩形分幅和经纬线分幅的，分幅图原则上是不重叠的。

此外，图廓内专题区域以外的范围如何确定，在总体设计时也应明确下来。 方法有：

第一，突出专题区域线，区内区外表示方法相同，只把专题区域界线加粗，或加彩色晕边，以显示专题区域范围， 同时也能与相邻区域紧密联系；

第二，只表示专题区域范围，区域外空白，突出专题区域内容，区内要素与区外没有什么联系。

第三，内外有别，即专题区域内用彩色，区外用单色，且内容从简。 这是 专题地图 普遍采用的方法。

影响数学基础设计的因素 #

1. 专题地图 的用途与要求

这是影响数学基础设计的主导因素，因为投影和比例尺都是根据图幅的用途和要求选择设计的。

1. 制图区域的地理位置、形状和大小

该要素是一个重要的因素，位置和形状往往影响投影和比例尺的选择。 在设计时对制图区域的形状和大小要详细研究，并同时设计几个方案，选择一个合理的方案。

1. 地图的幅面及形式

地图的幅面及形式都对数学基础设计有一定的影响，直接关系到使用效果。

投影和比例尺的设计 #

1. 投影设计

在 专题地图 制图中采用较多的是等积投影和等角投影，具体设计时采用何种投影， 要视 专题地图 的用途和要求而定。

1. 比例尺设计

专题地图 比例尺的设计应考虑图幅的用途和要求，根据制图区域形状、大小，充分利用纸张有效面积， 并将比例尺数值凑为整数。 在实际设计地图比例尺的工作中，往往还会出现一些特殊的问题，如：不要图框或破图框、移图、斜放。

图名 #

专题地图 的图名要求简明图幅的主题，一般安放在图幅上方中央。 字体要与图幅大小相称，以等线体或美术体为主。

比例尺 #

比例尺有两种表示方法：一是用文字（如一比四百万）或数字（如1：4000000）表示； 二是用图解比例尺表示。 图解比例尺间隔也有两种划分方法，一种是按单位长度划分，表明代表的实际长度； 一种是按实地公里数划分，每格是按比例计算在图上的长度。 比例尺一般放在图例的下方，也可放置在图廓外下方中央或图廓内上方图名下处。

图例 #

图例符号是专题内容的表现形式，图例中符号的内容、尺寸和色彩应与图内一致，多半放在图的下方。

附图 #

附图是指主图外加绘的图件，在 专题地图 中，它的作用主要是补充主图的不足。 专题地图 中的附图，包括重点地区扩大图、内容补充图、主图位置示意图、图表等。 附图放置的位置应灵活。

文字说明 #

专题地图 的文字说明和统计数字，要求简单扼要，一般安排在图例中或图中空隙处。 其他有关的附注也应包括在文字说明中。

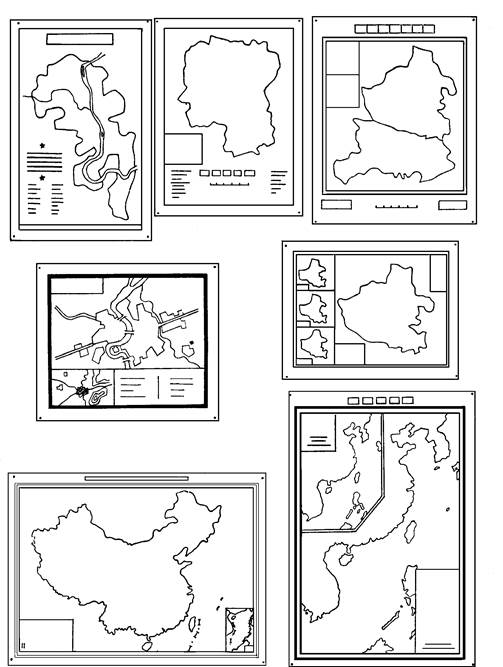

专题地图 的总体设计， 一定要视制图区域形状、图面尺寸、图例和文字说明、附图及图名等多方面内容和因素具体灵活运用， 使整个图面生动，可获得更多的信息。 图11-17展示了一些不同风格的图面设计。
