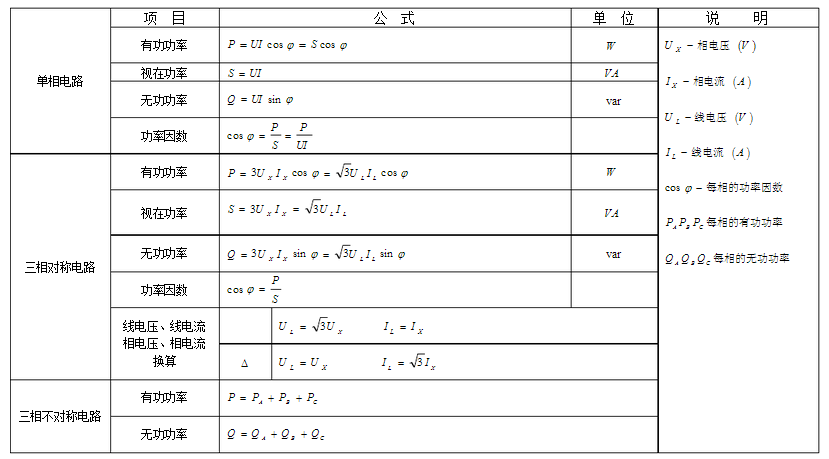

单相、三相交流电路功率计算公式

其中:

  • 相电压:三相电源中星型负载两端的电压称相电压。用UA、UB、UC 表示。
  • 相电流:三相电源中流过每相负载的电流为相电流,用IAB、IBC、ICA 表示。
  • 线电压:三相电源中,任意两根导线之间的电压为线电压,用UAB、UBC、UCA 表示。
  • 线电流:从电源引出的三根导线中的电流为线电流,用IA、IB、IC 表示。

如果是三相三线制,电压电流均采用两个互感器,按V/v接法,测量结果为线电压和线电流;

如果是三相四线制:

  • 1、电压可采用V/v接法,电流必须采用Y/y接法,测量结果为线电压和线电流,线电流也等于相电流。
  • 2、电压和电流均采用Y/y接法,测量结果为相电压和相电流,相电流也等于线电流。 Y/y接法时,电压互感器一次接在火线及零线之间,每个电压互感器二次输出接一个独立仪表。

每根火线穿过一个电流互感器,每个电流互感器二次输出接一个独立仪表。

电压V/v接法时,电压互感器一次接在火线之间,二次分别连接一个电压表,如需测量另一个线电压,可将两个互感器的二次输出的n端连接在一起,a、b端连接第三个电压表。

电流V/v接法时,两根火线分别穿过一个电流互感器,每个互感器的二次分别接一个电流表,如需测量第三个线电流,可将两个的S2端连接在一起,与两个互感器的s1端一起共三个端子,另外,将三个电流表的负端连在一起,其它三个端子分别与上述三个端子连接在一起。
