电子管某一电极与阴极之间的固定电位差成分。

偏 : 偏 piān 歪,不在中间:偏斜。偏离。 压 : 压(壓) yā 从上面加力     整体回路中的某个点,测量它相对某个基准点的电压(是整体回路电压的1/n)就称之为该点的偏压,各段电路的偏压之和就是整体回路电压,相应位置的电流就是偏压电流。

三极管的偏压是什么意思?

你指的是不是基极偏置电压。基极偏置电压是控制三极管基极电流的重要保证。因为三极管在制造中它的基极电流不可能做成完全一样,只能通过调整偏置电压来实现。基极电流是保证三极管放大特性的重要参数,要使三极管就够在工作特性三角区内只有调整偏置电压来实现。  那为什么不说偏置电流呢?因为用电压不表示的幅度大,电流的幅度大小了。所以用电压来表示。

偏压∶ 整体回路中的某个点,测量它相对某个基准点的电压(是整体回路电压的1/n)就称之为该点的偏压,各段电路的偏压之和就是整体回路电压,相应位置的电流就是偏压电流。

正向偏压∶NPN型三极管的电流方向为由B、C极流向E极。当需要管子工作时,需给B极加上一个可以使电流正向流动的电压。这个电压就是正向偏压,电压值的大小需计算确定。当需要管子完全截止无电流时,为可靠截止,就需要加上一个负的电压。这个负的电压,就是反向偏压。 当n区相对P区有负电压,且当负电压低于-0.6V(即绝对值大于0.6V)时,就会产生一个P区到N区的大电流;当有正电压时,在小于击穿电压之前

电流可以忽略不计。二极管的基本性质可以通过考虑耗尽层的电压和电场来理解。

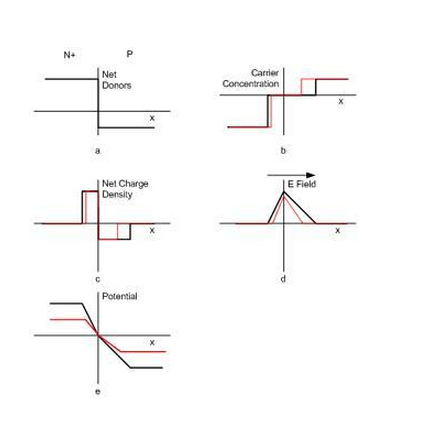

正向偏压即在N区加一个相对P区的负电压。这样会导致PN结内建电势的减小,其变化趋势如图3e所示。PN结内建电势的减小会导致电场以及耗尽区宽度的减小,如图d、c和b所示。二极管内部电压的减小和耗尽区宽度的减小开始允许电流导通二极管。

在反偏压下n区相对p区的电压是个正电压。这会使得PN结内部的电势变大超过开始的内建电势,如图5e所示;当然也会增强PN结的电场强度,如图5d所示。最终的结果是PN结耗尽区的宽度增加,内部电势和电场会使得PN结平衡电流(扩散电流和漂移电流)比没有外部偏压时要大。这说明如果通过二极管的电流很小时,那么它的导通电压的范围会比较大。
