在GIS中,四叉树索引又分为很多种类,包括点四叉树、PR四叉树、MX四叉树等。

点四叉树(Point Quadtree)

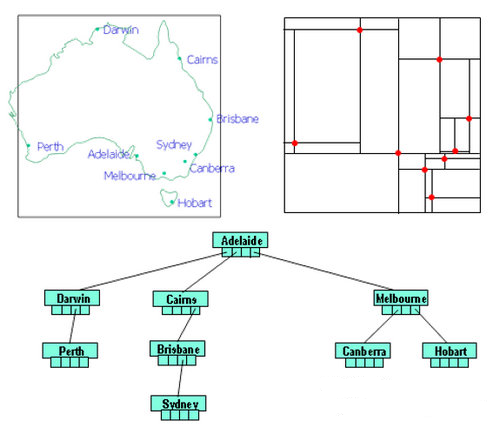

点四叉树与KD树相似,两者的差别是在点四叉树中,空间被分割成四个矩形。四个不同的多边形分别是:SW、NW、SE、NE。其搜索过程和KD树相似,当一个点包含在搜索范围内时被记录下来,当一个子树和搜索范围有交叠时它将被穿过。下图:点四叉树示意图

PR四叉树(Point Region Quadtree)

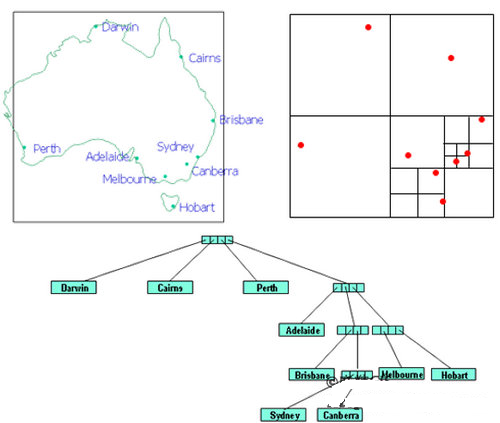

PR四叉树是点四叉树的一个变种,它不使用数据集中的点来分割空间。在PR四叉树中,每次分割空间时,都是将一个正方形分成四个相等的子正方形,依次进行,直到每个正方形的内容不超过所给定的桶量(比如一个对象)为止。下图:PR四叉树

MX四叉树

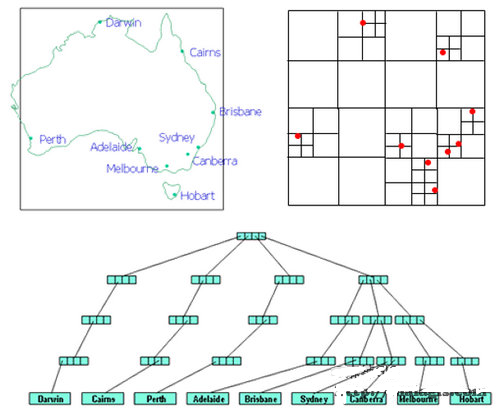

空间被分割成四个矩形。四个不同的多边形分别是:SW、NW、SE、NE。每次分割空间时,都是将一个正方形分成四个相等的子正方形,依次进行,直到每个正方形的内容不超过所给定的桶量(比如一个对象)为止。

所有的数据都处在四叉树的同一个深度,多个点可以由一个指针联接。

基于固定网格划分的四叉树索引

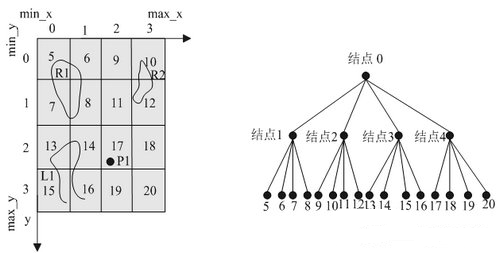

先看下图:

  • 非叶结点数:MAX_NONLEAFNODE_NUM=(\sum_{i=0}^{N-1}4^i)

  • 叶结点数:MAX_LEAFNODE_NUM=2^N×2^N=4N

  • 非叶结点从四叉树的根结点开始编号:

  • 从0到MAX_NONLEAFNODE_NUM-1

  • 叶子结点则从MAX_NONLEAFNODE_NUM开始编号,

  • 直到MAX_NONLEAFNODE_NUM+MAX_LEAFNODE_NUM-1

在四叉树中,空间要素标识记录在其外包络矩形所覆盖的每一个叶结点中,但是,当同一父亲的四个兄弟结点都要记录该空间要素标识时,则只将该空间要素标识记录在该父亲结点上,并按这一规则向上层推进。

线性可排序四叉树索引

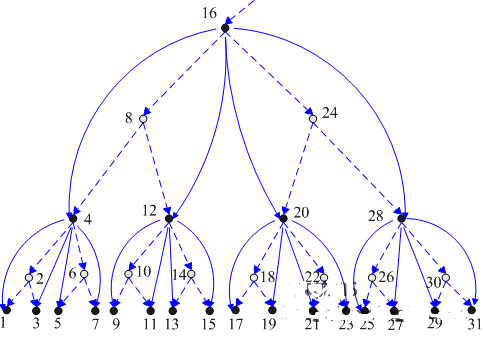

首先将四叉树分解为二叉树,即在父结点层与子结点层之间插入一层虚结点,虚结点不用来记录空间要素,然后按照中序遍历树的顺序对结点进行编码,包括加入的虚结点。

假设某个结点位于四叉树的第N层,可排序四叉树编码为Index。它的四个子结点位于树的第N-1层,编码从左到右分别为:

  • Index_C1=Index-3×4×(N-1)

  • Index_C2=Index-4×(N-1)

  • Index_C3=Index+4×(N-1)

  • Index_C4=Index+3×4×(N-1)

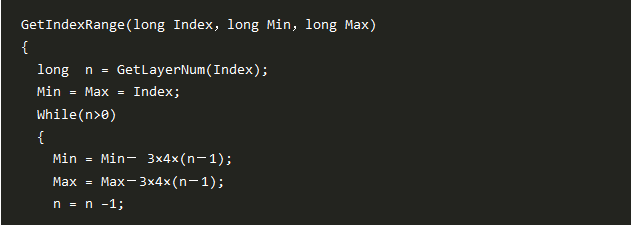

通过编码值很容易确定结点在树中的层数。在进行查询时,给定一个查询范围,假定为矩形,这个矩形范围唯一的对应一个四叉树结点。通过结点的编码,可以快速计算出在这棵子树下的所有子结点。 找子结点的范围的程序伪代码如下:
