圆锥:

是一种几何图形,有两种定义。解析几何定义:圆锥面和一个截它的平面(满足交线为圆)组成的空间几何图形叫圆锥。立体几何定义:以直角三角形的直角边所在直线为旋转轴,其余两边旋转而成的曲面所围成的几何体叫做圆锥。旋转轴叫做圆锥的轴。 垂直于轴的边旋转而成的曲面叫做圆锥的底面。不垂直于轴的边旋转而成的曲面叫做圆锥的侧面。无论旋转到什么位置不垂直于轴的边都叫做圆锥的母线。(边是指直角三角形两个旋转边)

绘制方法

体展开图

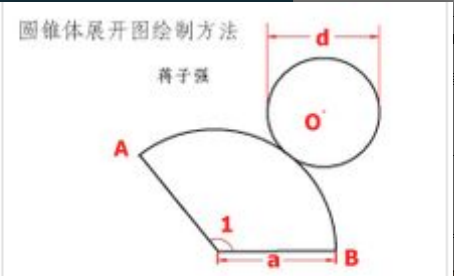

圆锥体展开图由一个扇形(圆锥的侧面)和一个圆(圆锥的底面)组成。

在绘制指定圆锥的展开图时,一般知道a(母线长)和d(底面直径)

∵弧AB=⊙O的周长

∴弧AB=πd

∵弧AB=2πa(∠1/360°)

∴2πa(∠1/360°)=πd

∴2a(∠1/360°)=d

将a,d带入2a(∠1/360°)=d得到∠1的值。这样绘制展开图的所有所需数据都求出来了。根据数据即可画出圆锥的展开图。

母线长等于底面圆直径的圆锥,展开的扇形就是半圆。所有圆锥展开的扇形角度等于(底面直径÷母线)×180度。
