下载数字地形数据并创建等高线地图

数字高程模型是地形的 3D 表示, 它是通过收集地形的高程点生成的。我们不必像这样忙碌,因为 webgis 为我们提供了现成的数字高程数据。在 WebGIS 中,您可以找到有关地理信息系统的所有主要信息和资源。在这里您将找到如何下载数字地形数据和创建等高线图。

下载数字地形数据

  • 转到链接:http: //www.webgis.com
  • 我们只需要数字地形数据,可以浏览给定的链接,将从 SRTM 下载。可以阅读文档以获取信息,单击 SRTM 3。
  • 点击大地图。

下载数字地形数据

数字地形数据创建等高线图

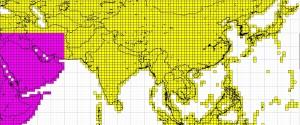

  • 在这里可以确定所在位置所在图块的坐标,需要知道您在地球上的位置,即东北或西北等。当确定图块的坐标时,转到上一页并单击您所在位置的地图。

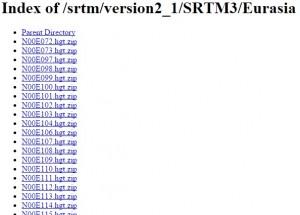

  • 单击从大地图确定的索引中的图块。单击链接后,它将自动下载到计算机。

单击链接自动下载到计算机

提取 DEM 并创建等高线图

等高线图显示等高线,相对空间指示表面的相对坡度。在这里,我们将在 QGIS 中打开 DEM 并创建等值线图。以下是步骤:

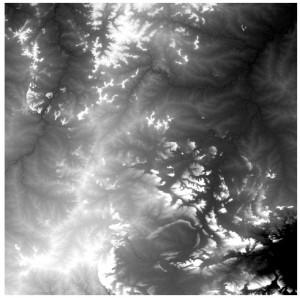

1)打开 QGIS 后,首先需要解压下载的文件,并使用 QGIS 中的添加栅格图层工具导入 .hgt 文件,就会看到如下图所示的单波段灰度图像。

解压下载的文件

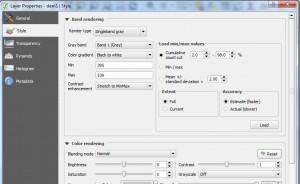

2)转到图层属性并单击样式,注意最小值和最大值,这些值以米为单位。

最小值和最大值

数字地形数据创建等高线图

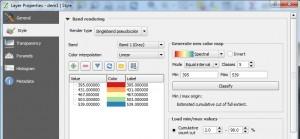

3)在渲染类型下拉菜单中选择单波段伪彩色并点击分类。

选择单波段伪彩色

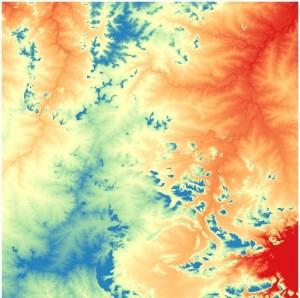

4)点击应用并确定。

点击应用并确定

数字地形数据创建等高线图

5)现在我们将从该图像中提取轮廓。如图所示, 转到光栅-> 提取-> 轮廓。

图像中提取轮廓

6)如下所示设置弹出窗口。

弹出窗口

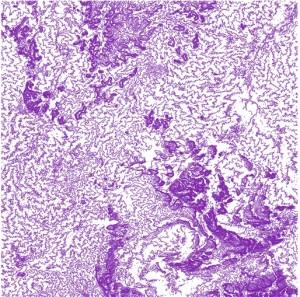

7)单击确定,轮廓文件已加载到画布中。

轮廓文件已加载到画布中

数字地形数据创建等高线图
