地形图上的等高线显示什么?

mount fuji 3d contours labels1

你要走哪条路?

想象。你和你的朋友一起去爬山。你拿出地图,看到两条徒步旅行的小路。

这个 第一条路线 有密集的轮廓线。但是 第二条路线 具有间距较大的轮廓线。哪条徒步旅行路线 YOU 采取什么?

对于缓慢而稳定的攀岩者,你会选择第二条路线,因为宽间隔的等高线意味着坡度 逐渐的 . 但是如果你选择了第一条路线,你就是那种只用镐就能攀登高山的自由攀登者。这是因为当等高线接近时,就意味着坡度 更陡的 .

为了快速定义,一个 轮廓线 连接相等值和常量值的点。例如,立面上的轮廓高度恒定,每一行上的高度相同。

这些轮廓线是山脉还是洼地?

当你有一个像下面这样的封闭轮廓时,这意味着有一个小山/山或洼地。

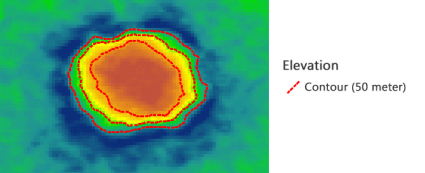

depression contour

你不知道,除非在轮廓线上有一个标签。在下面的示例中,我们添加了标签,应该很明显这是洼地。

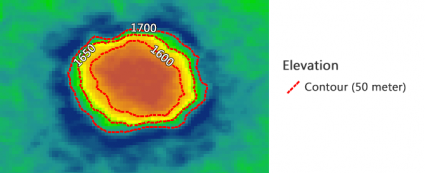

depression contour lines label

这不仅仅是洼地。这是很久以前撞击亚利桑那州的巨大陨石坑。

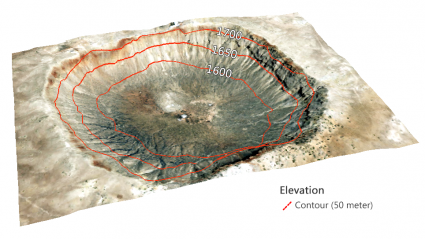

depression contour crater

在一些地图上,制图者使用牙齿标记或 哈彻尔群岛 对于火山口或火山口的凹陷,因为它标志着海拔的上升或下降。

阅读更多: A Topographic Profile of Arizona’s Massive Meteor Crater

富士山的等高线是什么样的?

在这种情况下,闭合的等高线表示一座山。美丽的富士山海拔3776米。间距为250米时,轮廓线的外观如下:

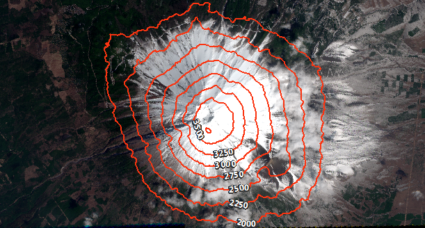

fuji mountain contour 2d label

当你在3D中看到富士山的时候,你可以看到它相当陡峭,因为轮廓之间的距离相对较近。

mount fuji 3d contours labels2

到目前为止,我们已经看到了两种闭合轮廓的例子,但是山谷中的轮廓是什么样的?

V形和U形山谷的规则

山谷是细长的低洼洼地,通常有河流流过。你知道当轮廓线 V or U-shaped .

以下是加利福尼亚州风景如画的科莱约米山谷的3D视图示例:

Collayomi Valley 3D

所有的河流都从高到低的高度向下流动,与上面的等高线垂直。根据经验,V形轮廓是 指向上游 (与溪流或河流流向相反的方向)。

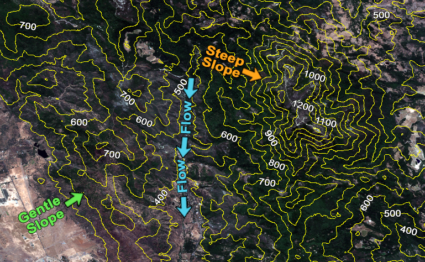

Napa Valley Contours

“V”形轮廓表示河流和排水。如你所见,“V”指向更高的海拔。一般来说,你可以把向上的“V”形轮廓线的顶点连接起来,来勾勒出一条小溪。除此之外,您还可以估计 河流坡度 通过计算一条具有等值线间隔的河流的等值线数量。

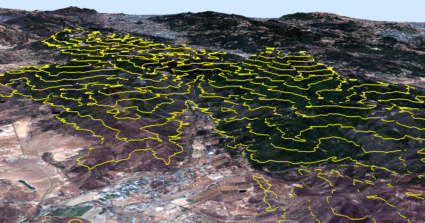

Napa Valley Contours 3D

坡度总是垂直于等高线。轮廓线之间的间隔越小,意味着坡度越陡,反之亦然。当等高线间距均匀时,坡度均匀。

在河流交汇处,等高线形成 “M”形或“W”形 . 这可以解释为两个“V”形轮廓相交。

山脊和沟壑呢?

随着时间的推移,山腰流水的侵蚀形成了沟壑。两条被侵蚀的沟壑的后果是在突出的山坡表面中央形成一条支线。沟壑和马刺都从山脊线延伸到谷底。

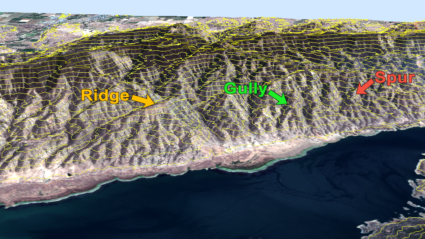

Ridge Gully Spur

冲沟(或绘图)的特征是“U”或“V”形轮廓线,其封闭端指向更高的高程。另一方面,支线轮廓线指向较低的高程。

Ridge Gully Spur Contours

在二维图中,这些山谷景观特征更难看到。但关键是要记住山脊是如何指向下坡的,冲沟是如何指向上坡的。

Ridge Gully Spur Contour Lines

为什么等高线永远不会相交?

轮廓线不太可能交叉,但有时会交叉。当地形是 悬垂或悬崖 ,轮廓线将交叉或接触。

冰岛Látrabjarg的悬崖高达440米。当你生成100米的轮廓,它们*非常*接近汇聚。

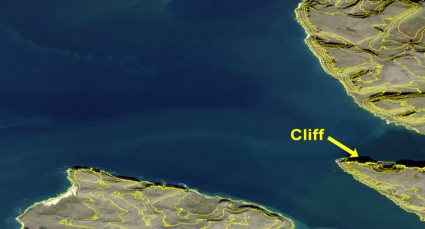

Cliff contour lines Iceland

在3D中,你可以看到这些悬崖有多陡。所以,如果这些轮廓交叉,很可能是一个悬垂。或者它可能是程序中的错误。

Cliff 3D

如果你运用你的想象力,想象一个地形向外延伸的突出部分。这将是一个罕见的例外,当两个轮廓交叉。

如何手动绘制轮廓线?

您可以通过单击中的按钮轻松生成轮廓线。 CAD or GIS software . 但是如果你想用手画呢?

首先,你必须选择 等值线间隔 . 例如,我们将使用10米的等值线间隔。这意味着每10米就会有一个等高线。

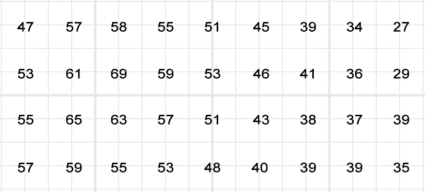

Manual Contour Lines Points

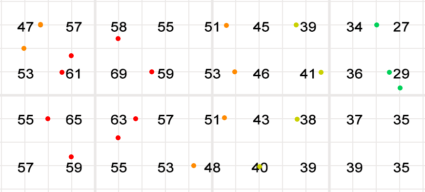

在10个过渡点之间(30、40、50等),添加标记在绘制线的位置。基本上,在线条之间绘制或插值。

Contour Lines Tick Marks

现在我们有了要连接的点,让我们为每个间隔绘制平滑的轮廓线。从本质上讲,我们是用线连接点。

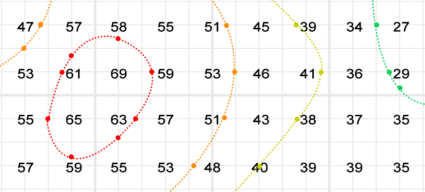

Manual Contour Lines Connected

我们有了它。

我们用轮廓线做什么?

在我们的示例中,轮廓线代表恒定的高程,并显示了景观的地形。

但是气象学(等值线)、磁学(等值线)甚至驱动时间(等时线)也使用等值线来达到不同的目的。

轮廓的接近表示坡度。不规则的轮廓意味着崎岖的地形。在自然界中很少有轮廓线交叉。但它们可以用于悬崖峭壁。

你在自然界中看到的其他类型的轮廓是什么?
