地质图简史

地质图是地质学家用来表示地球表面岩石和地质特征分布的重要工具。 这些地图对于了解特定区域的地质历史、构造过程和自然资源至关重要。

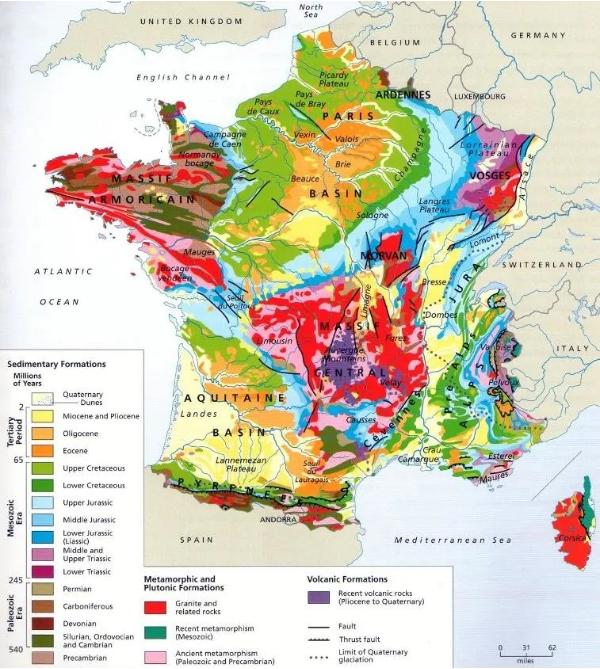

法国地质图。

以下是与地质图相关的一些关键主题：

• 地质图的定义和目的：地质图提供了一个地区地质情况的直观表示， 包括岩石类型、断层、褶皱和其他地质特征。 这些地图的目的是帮助地质学家了解给定区域的地质历史和结构， 可用于多种目的，例如矿产勘探、自然资源管理和灾害评估。
• 地图符号和约定：地质图使用各种符号和约定来表示不同的地质特征， 这些符号可以包括颜色、图案和线型， 代表不同的岩石类型、断层、褶皱和其他特征。
• 比例和精度：根据所研究区域的大小， 以不同比例创建地质图。 这些地图的准确性也是一个重要的考虑因素， 因为错误或不准确可能会对自然资源管理、灾害评估和工程项目产生重大影响。
• 解释和分析：一旦创建了地质图， 就必须对其进行解释和分析， 以便更深入地了解该地区的地质情况。 这可能涉及识别不同岩石类型、断层和褶皱之间的关系， 以及分析地质特征的空间分布和方向。
• 地质图的应用：地质图具有广泛的应用， 包括矿产勘探、自然资源管理、灾害评估和工程项目。 这些地图还可用于帮助科学家更好地了解地球的地质历史和演化。
• 局限性和挑战：地质图存在一些局限性和挑战， 包括难以准确表示复杂的地质特征、需要准确的数据和现场观测以及可能出现错误和不准确。

总体而言， 地质图是地质学家和其他科学家了解地球表面结构和历史的重要工具。 这些地图可以为自然资源管理、灾害评估和工程项目提供宝贵的见解， 并可以帮助科学家更好地了解塑造我们星球的地质过程。

地质图简史

地质图的历史可以追溯到18世纪末， 当时地质学家开始绘制各个地区的地质图。 最早的地质图之一由威廉·史密斯 (William Smith) 于 1815 年绘制， 描绘了英格兰和威尔士的岩层和煤层。

十九世纪， 地质图变得更加复杂， 被用来研究世界各地岩石和矿物的结构和分布。 一个著名的例子是 Élie de Beaumont 及其同事在 1840 年代绘制的法国地质图， 该地图显示了该地区岩石复杂的褶皱和断层。

20 世纪初， 航空摄影和地震勘测等技术进步使地质学家能够绘制更准确、更详细的地质图。 20 世纪下半叶计算机的发展进一步彻底改变了该领域， 允许创建数字地质图和地下 3D 模型。

如今，地质图是地质学家和其他地球科学家的重要工具， 提供有关岩石、矿物和资源分布以及地震、山体滑坡和其他自然灾害可能性的重要信息。

地质图的类型

地质图有多种类型， 每种类型都旨在提供有关特定区域地质的特定信息。 一些最常见的地质图类型包括：

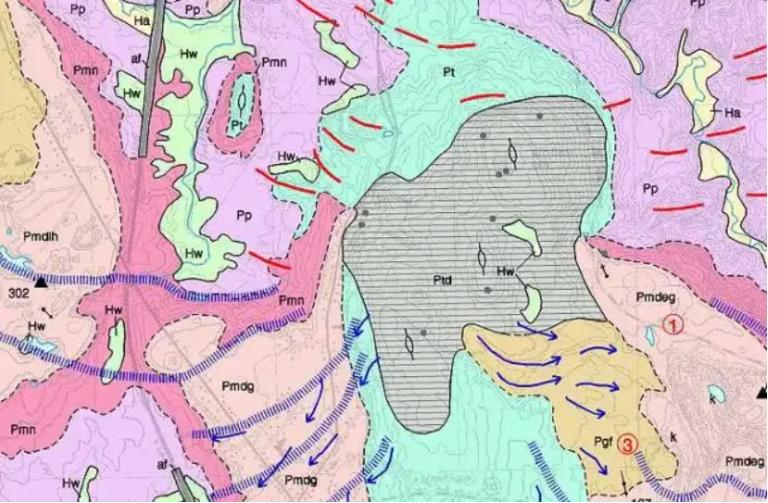

地表地质图。

• 基岩图：这些地图显示了地球表面或附近不同类型岩层的位置和分布。 基岩图可用于识别某个地区岩石的年龄、成分和结构， 以及它们作为自然资源的潜力。
• 地表地图：这些地图显示了不同类型地表物质的分布， 例如土壤、沉积物和冰川沉积物。 地表地图可用于研究气候变化的历史、水和矿物质等自然资源的位置以及土壤侵蚀和山体滑坡的可能性。
• 结构图：这些地图显示不同类型地质结构（例如断层和褶皱）的方向和位置。 结构图可用于研究一个地区的构造活动历史， 以及发生地震和其他自然灾害的可能性。
• 矿产图：这些地图显示了一个地区不同类型的矿产和矿产资源的位置和分布。 矿物图可用于研究一个地区的地质情况， 以及通过采矿和其他资源开采实现经济发展的潜力。
• 地质灾害地图：这些地图显示了某个地区潜在的自然灾害， 例如地震、山体滑坡和火山爆发。 地质灾害地图可用于识别面临此类事件风险的区域， 并制定减轻其影响的策略。

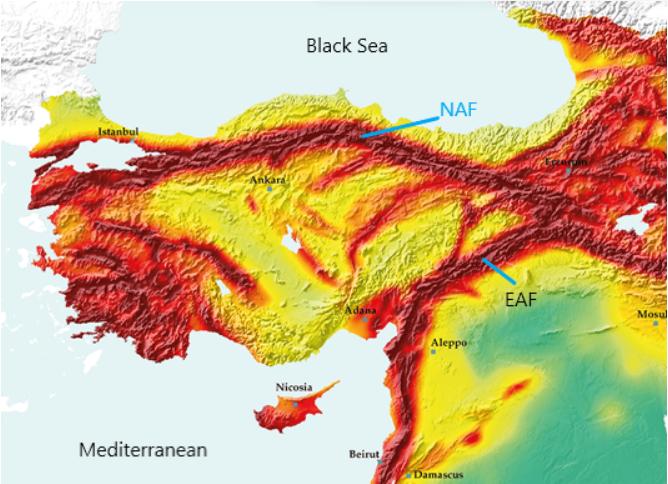

土耳其地震危险图。

这些只是地质学家和其他地球科学家用来研究地球地质的多种地质图的几个例子。 每种类型的地图都提供了有关地球历史、组成和结构的宝贵信息， 可用于为广泛的科学和实际应用提供信息。

地质图的组成部分

地质图的组成部分通常包括：

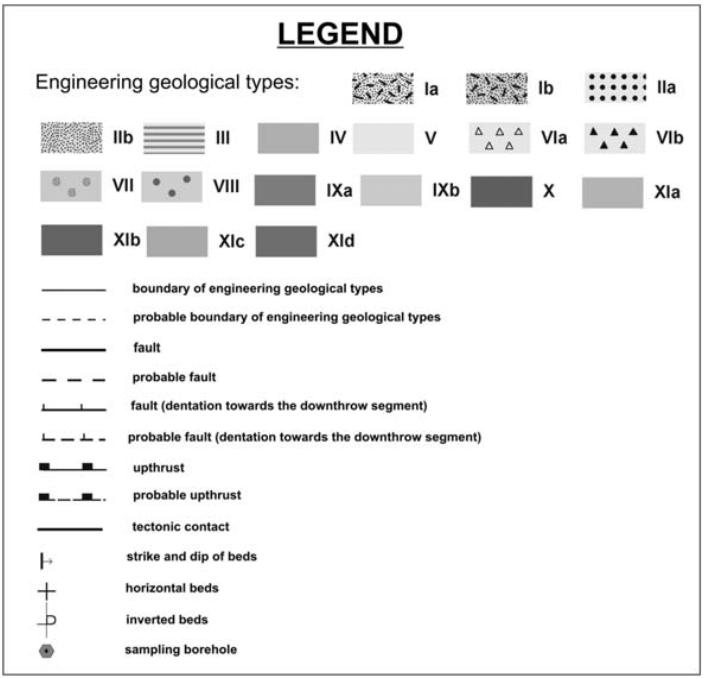

• 图例/图例：解释地图上使用的符号和颜色的列表或图表，包括岩层、地质结构和其他特征。
• 比例尺：比例或条形比例尺，表示地图上的距离与地面上的实际距离之间的关系。
• 指北针：显示地图方向的符号，通常指向正北。
• 等高线：连接等高点的线，用于描绘该地区的地形。
• 地质构造：使用独特的颜色或图案显示不同的岩石单元，每个构造根据其年龄和类型进行标记。
• 结构特征：断层、褶皱和其他显示岩层随时间变形的特征。
• 文化特征：地图上包含的道路、建筑物和其他人造特征。
• 网格线：将地图划分为多个部分的线，以帮助导航和测量。
• 边际信息：有关地图的附加信息， 例如创建日期、制作地图的地质学家的姓名以及用于创建地图的数据 来源。
• 解释性说明：有关该地区地质的附加信息，包括地质历史、矿产资源和其他相关细节。

解读地质图

对于地质学家、工程师和任何与地球表面相关的人来说， 解释地质图是一项重要技能。 以下是解释地质图时使用的一些关键组成部分和技术：

• 图例：地质图的图例为解释地图上的各种符号和颜色提供了关键， 这包括岩石类型、地质特征和人造结构的符号。

• 地层学：了解一个地区的地层学对于解释地质图至关重要， 这包括该地区岩层的年龄、成分和排列。

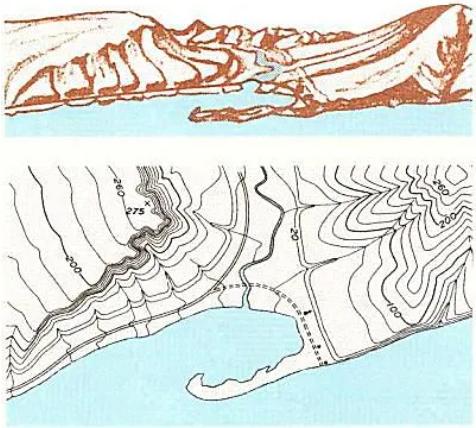

• 地形：地形特征，如丘陵、山谷和山脊， 在解释地质图时很重要。 这些特征可以提供有关一个地区的地质历史及其当前地质过程的信息。

• 结构地质学：了解一个地区的结构地质学对于解释地质图也很重要， 这包括岩石中断层、褶皱和其他结构特征的方向和几何形状。

• 横断面：横断面通常包含在地质图上， 并提供一个区域地质的垂直切片。 它们可以帮助可视化三维地质特征和关系。

• 现场观测：现场观测是解释地质图的重要组成部分， 这包括检查现场的岩石类型、结构和特征， 并将它们与地图上显示的内容进行比较。

• 地质历史：解释地质图还涉及了解一个地区的地质历史， 这包括了解塑造地貌的过程， 例如侵蚀、沉积和构造活动。

总体而言，解读地质图需要知识和技能的结合， 包括对地质、地形和构造地质学的理解， 以及现场观察和三维地质特征可视化的能力。

制作地质图

制作地质图是一个复杂的多阶段过程， 涉及多种技术和工具。 以下是制作地质图的一些关键步骤：

• 收集数据：制作地质图的第一步是收集有关所绘制区域的数据。 这通常涉及现场工作， 包括绘制岩石露头图、测量岩石特性以及收集样品进行实验室分析。

• 准备底图：收集数据后，就准备好底图， 其中通常包括等高线、道路和河流等地形特征。 该底图为地质图提供了框架， 有助于准确定位地质特征。

• 创建地质图：地质图是通过将地质数据叠加到底图上来创建的， 这涉及绘制线条和符号来表示不同的岩石类型、地质结构和其他感兴趣的特征。 不同的颜色和符号用于表示不同类型的岩层、断层、褶皱和其他地质特征。

• 编译地图：创建地质图后，需要对其进行编译， 这涉及准备适合出版或演示的地图的最终副本， 这可能涉及对地图进行数字化、添加标签和图例， 并确保地图准确且易于阅读。

• 解释和分析：地图编制完成后， 即可用于解释和分析。 地质学家使用地质图来了解一个地区的地质情况， 识别潜在的矿藏，并规划地质调查和勘探活动。

总的来说，制作地质图是一个复杂的过程， 需要结合现场工作、数据收集和解释技能。 它是地质学家和其他地球科学领域专业人士的必备工具。

地质图的应用

地质图在各个领域都有广泛的应用，包括：

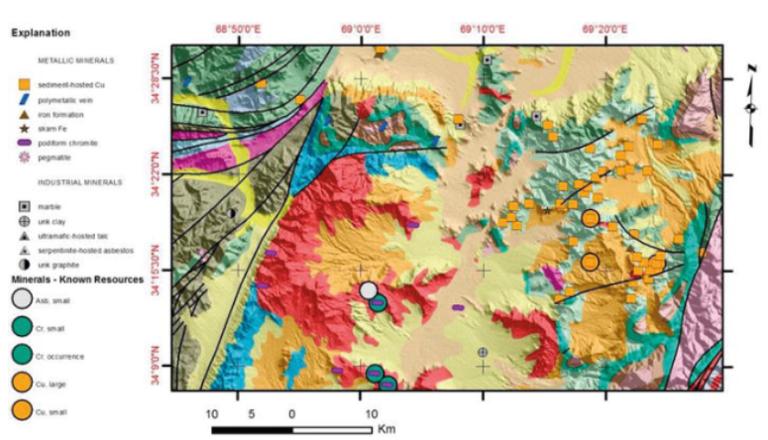

显示研究区域的矿物和结构信息的地图。 https://www.intechopen.com/chapters/60592。

• 资源勘探：地质图可用于识别具有潜在矿产资源的区域， 例如金属、煤炭和石油。

• 工程和建筑：地质图用于评估与某个地区相关的地质灾害， 例如山体滑坡、天坑和地震活动， 这些信息对于设计安全有效的基础设施至关重要。

• 环境管理：地质图用于识别具有潜在环境危害的区域， 例如受污染的土壤和地下水， 并评估人类活动对自然资源的影响。

• 农业：地质图可以帮助农民了解其所在地区土壤的特征， 包括其质地、排水和养分含量。这些信息对于作物选择和管理很重要。
• 教育和研究：地质图用于教育和研究， 以教授和研究一个地区的地质学， 包括其岩层、化石和地质历史。

总体而言， 地质图是了解某个地区的地质情况以及就资源管理、工程设计和环境保护做出明智决策的重要工具。

重点地质图汇总

地质图的要点总结如下：

• 地质图是表示地球表面岩石和地质特征的分布和性质的地图。
• 地质图可用于了解某个地区的地质情况、识别自然资源、规划工程项目等。
• 地质测绘的历史可以追溯到 18 世纪，当时地质学家开始认识到系统研究岩层的重要性。
• 地质图有多种类型，包括基岩图、地质灾害图和矿产资源图。
• 地质图的组成部分包括地图图例、地图比例尺、地图投影和地图符号。
• 解释地质图需要了解地图上使用的图例和符号，以及所绘制区域的地质知识。
• 制作地质图涉及通过实地工作收集数据、创建地质剖面以及使用地理信息系统 (GIS) 软件将数据编译成地图。
• 地质图的应用包括自然资源勘探、环境管理、土地利用规划和减灾。
• 通过使用遥感、地球物理调查、地质年代学等先进技术，可以提高地质图的准确性和可靠性。

地质图常见问题解答

什么是地质图？

地质图是一种特殊类型的地图， 显示地球表面或以下的地质特征和物质的分布。 它通常由地质学家和其他地球科学家创建， 用于代表特定区域的地质情况， 可以显示岩层的位置、类型和年龄， 以及断层、褶皱、矿床和其他地质特征的存在情况。 地质图是地质研究、矿产勘探和自然资源管理的重要工具， 因为它们提供了有关地壳结构和组成的宝贵信息。

地质图的目的是什么？

地质图的主要目的是提供特定区域内不同岩石类型、结构和其他地质特征分布的直观表示。 这些信息对于许多不同类型的地质研究至关重要， 例如矿产勘探、石油和天然气勘探、地下水管理和工程地质学。

地质图还可用于识别潜在危险， 例如山体滑坡、地震和火山爆发。 通过了解一个地区的地质历史和结构， 科学家可以预测这些灾害发生的可能性， 并采取措施减轻其潜在影响。

除了这些科学应用之外，地质图还可用于土地利用规划、环境管理和其他实际应用。例如，地质图可以帮助识别可以安全建造建筑物的区域或可能存在地下水资源的区域。

总体而言，地质图是了解地球表面和地下以及在自然资源管理、减灾和环境保护方面做出明智决策的重要工具。

地质图上的颜色是什么？

地质图上的颜色代表不同类型的岩石、地质单元或地球表面的其他特征。 每种颜色对应于特定类型的岩石或地质单元， 并且通常附有解释颜色含义的图例或说明。 例如，红色可能代表砂岩， 绿色可能代表页岩，黄色可能代表石灰岩。 其他颜色可用于表示断层、褶皱或其他结构特征。 地质图上使用的颜色是标准化的， 并且在同一地区或国家的不同地图上通常是一致的。

如何阅读地质图？

要阅读地质图， 请遵循以下一般步骤：

• 阅读地图图例：地图图例解释了地图上用于表示不同岩石类型、 地质特征和其他信息的符号、颜色和图案。
• 识别岩石类型：寻找地图上颜色或图案不同的区域， 以指示不同的岩石类型。注意地图键以了解每种颜色或图案代表什么。
• 确定地质结构：寻找褶皱、断层和节理等特征， 这些特征通常在地图上用线条或图案表示。这些结构可以深入了解岩石的变形历史。
• 定位关键特征：识别矿井、井、露头和地质构造等特征的位置， 这可以为了解该地区的地质情况提供重要背景。
• 考虑地图的比例和投影：地质图的比例和投影可能有所不同， 这可能会影响所呈现信息的详细程度和准确性。 了解地图的局限性和潜在偏差非常重要。

解释地质历史：根据从地图上收集的信息， 尝试重建该地区的地质历史， 包括存在的岩石类型、事件的顺序以及塑造地貌的力量。

什么是地质剖面？

地质剖面是一个区域地下地质的二维表示。 它显示了地球表面下岩层的垂直排列和其他地质特征， 横截面通常是通过结合地质图、钻孔和地球物理数据的信息来构建的。 地质学家通常使用它们来可视化一个区域的地质情况， 并帮助了解不同岩石单元和地质特征之间的空间关系。 横截面还可用于估计岩层的厚度和深度， 并识别潜在的地质灾害， 例如断层或不稳定的地面条件。

地质图是如何制作的？

地质图是结合实地考察、数据收集和制图技术来制作的。 该过程通常涉及几个步骤：

• 实地考察：地质学家进行实地考察， 观察和记录该地区岩石和沉积物的物理特征。 他们收集样本，测量地质结构，并记录岩层的位置和方向。
• 数据收集：地质学家收集有关该地区岩石和沉积物的各种数据， 例如其年龄、成分和特征。他们可能会使用各种技术来收集这些数据， 包括放射性测年、地震勘测和钻探。
• 解释：根据现场收集的数据，地质学家解释该地区的地质历史。 他们提出了关于沉积环境、构造活动以及影响岩石形成和变形的其他因素的假设。
• 制图：地质学家使用专门的软件和绘图技术创建代表该地区地质情况的地图。 这通常涉及创建具有地形特征的底图， 然后添加岩层、断层和褶皱等地质特征。
• 验证：地图完成后，地质学家可以通过额外的实地工作、数据收集和分析来验证他们的解释。 他们还可以将他们的地图与该地区现有的地质图进行比较， 以确保一致性和准确性。
• 地形图和地质图有什么区别？ 地形图显示地球陆地的表面特征，用于表示海拔和地形， 而地质图则显示岩石类型、断层、褶皱和其他地质特征的分布。 地形图提供有关某个地区的自然景观的信息， 而地质图则提供有关底层地质的信息， 并用于研究某个地区的地质历史。此外， 地形图通常使用等高线来表示海拔， 而地质图则使用颜色和符号来表示不同类型的岩石和地质特征。

地质图上的等高线代表什么？

地质图上的等高线表示参考基准之上陆地表面的海拔或高度。 等高线连接等高点，其间距表示地形的陡峭程度。 相比之下，地质特征（例如岩层、断层和褶皱）通常使用符号、颜色和图案显示在地质图上。 虽然地形图和地质图对于了解景观和底层地质都很重要， 但它们有不同的用途并传达不同类型的信息。

什么是地质传说？

地质图例也称为地图图例， 是提供有关地质图上使用的符号和颜色信息的键或指南。 它是地图的重要组成部分， 可以帮助用户了解地图上所表示的地质特征和现象。 图例通常包括地图上使用的符号和颜色列表以及它们所代表含义的简要说明。 一些图例还可能包括比例尺、指北针以及准确解释地图所需的其他重要信息。

地图上的地质断层是什么？

地图上的地质断层是地壳中裂缝或裂缝区域的表示， 裂缝两侧的岩体沿着该裂缝或裂缝区域发生位移。 断层可以通过指示断层位置和方向的特定符号或线条在地质图上识别。 断层类型，如正断层、逆断层或走滑断层， 也可以在地图图例上标出。了解断层的位置和性质在许多地质研究中非常重要， 因为它们会对地壳的结构、矿化和地震活动产生重大影响。

什么是地质图单位？

地质图单元是在地质图上用独特的符号和颜色识别和表示的独特的地质构造或岩石单元。 每个地图单元都是根据其岩性、年龄和其他地质特征来定义的， 并通过其独特的属性与周围的地图单元区分开来。 地图单位用于描述地球表面地质物质的空间分布， 是地质学家了解一个地区的地质情况以及随着时间的推移塑造该地区的过程的重要工具。 通过分析不同地图单元之间的分布和关系， 地质学家可以识别地质结构并解释一个地区的构造历史和地质演化。

什么是地质图上的走向和倾角？

在地质图上，走向和倾角用于表示岩层或地质特征的方向。 走向是岩层表面水平线的罗盘方向， 而倾角是岩层与水平面的角度。走向以相对于北向的度数来测量， 而倾角以相对于水平面的度数来测量。 走向和倾角共同提供了岩层的 3D 方向， 这对于了解一个地区的地质和地质结构非常重要。

地图上的地质接触面是什么？

地图上的地质接触面是指两个不同岩石单元或地质特征之间的边界。 它代表两种不同类型的岩石或地质特征相遇的地方， 并且可以在地质图上描绘为一条线或边界。接触面可以是整合的， 这意味着接触面两侧的岩石或特征是平行的并且年龄相似， 也可以是不整合的，这意味着两个单元或特征之间存在时间间隙， 通常是由于侵蚀或非整合造成的。沉积层的沉积。 这种接触还可以显示变形的证据，例如褶皱或断层， 这为了解该地区的地质历史提供了宝贵的信息。
