数字高程模型库建立过程

数字高程模型库建立过程


发布日期: 2017-02-14 更新日期: 2017-02-14 编辑:xuzhiping 浏览次数: 3396

标签:

摘要: 数字高程模型就是在一个地区或一幅地形图的范围内,规则格网点的平面坐标(x,y)及其高程(Z)的数据集。它既是基础空间数据库的一部分,也是单张数宇航空像片进行影像解析投影变换的基础高程数据。其数据源主要来源外业实地测量、地形图,解析测图仪测图和数字摄影测图。 1...

数字高程模型就是在一个地区或一幅地形图的范围内,规则格网点的平面坐标(x,y)及其高程(Z)的数据集。它既是基础空间数据库的一部分,也是单张数宇航空像片进行影像解析投影变换的基础高程数据。其数据源主要来源外业实地测量、地形图,解析测图仪测图和数字摄影测图。

1.野外实地测置

利用自动记录的测距经纬仪(常称为电子速测经纬仪或全站经纬仪)在野外实测,直接观测地面点的平面位置和高程。这种速测仪一般都有微处理器,它可以自动记录与显示有关数据,或能进行多种测站上的计算工作。其记录的数据可以通过串行通信,输入其他计算机进行处理。但是由于野外测量方式本身野外作业和所需人力资源较多等因素的局限,一般适用于小区域高精度测量。

2.现有地形图数字化

利用数字化对现存的各种比例尺地形图上的高程信息(如等高线、特征点、地形线等) 进行自动或半自动地数据获取,利用手扶跟踪式数宇化仪和扫描数字化仪对已有地图上的高程信息 (如等高线、特征点、地形线等)进行自动或半自动地数据获取。

3.解析航空摄彩测量

在解析测图仪上,一般采用一次性采样,沿z方向或;V方向断面扫描方式进行。

4.数字摄影测置

数字摄影测量是数字高程数据采集最有效的手段,它具有效率高、劳动强度低的优点。利用附有的自动记录装置(接口)的立体测图仪或立体坐标仪、解析测图仪及数字摄影测量系统,进行人工、半自动或全自动的量测来获取数据。

5.激光扫描测距仪

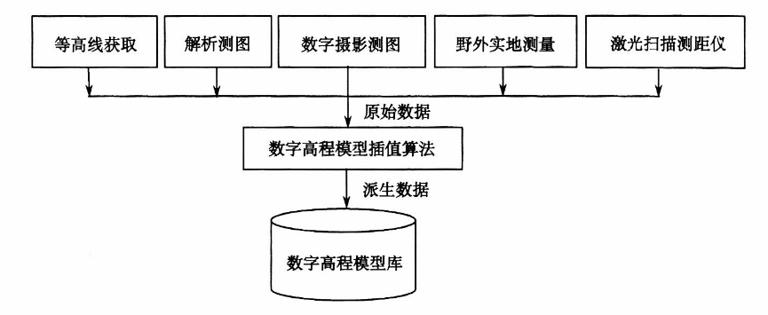

与传统的航天摄影测量相反,激光扫描测距是一个直接方法,地形点三维坐标是通过设在飞机上激光测距仪直接量测地面到飞机的距离、GPS实时量测飞机在空中的空间位置以及飞机的飞行参数同步计算出所有的数据值。激光扫描测距最突出的优点是在森林区域也能够投入使用,因为激光可以通过地形表面的植被。例如,德国斯图加特大学研制的Laser-Scan系统,在十分困难的地形区域利用激光扫描测距的方法获取的数据所建立的格网数字地面模型也能达到中误差小于0.5m的精度。激光测距仪在飞行的横方向扫描可以获取断面的数字高程模型。制作流程图如图所示。
