ArcSDE体系架构

服务器端空间数据引擎（应用服务器）、
RDBMS的SQL引擎及其数据库存储管理系统。
ArcSDE通过SQL引擎执行空间数据的搜索，
将满足空间和属性搜索条件的数据在服务器端缓冲存放并发回到客户端。
通过SQL引擎提取数据子集的速度仅取决于数据子集的大小，
而与整个数据集大小无关，所以ArcSDE可以管理海量数据。

ArcSDE还提供了不通过ArcSDE应用服务器的一种
直接访问空间数据库的连接机制。
这样不必在服务器端安装ArcSDE应用服务器，
由客户端接口直接把空间请求转换为SQL语句发送到RDBMS上，

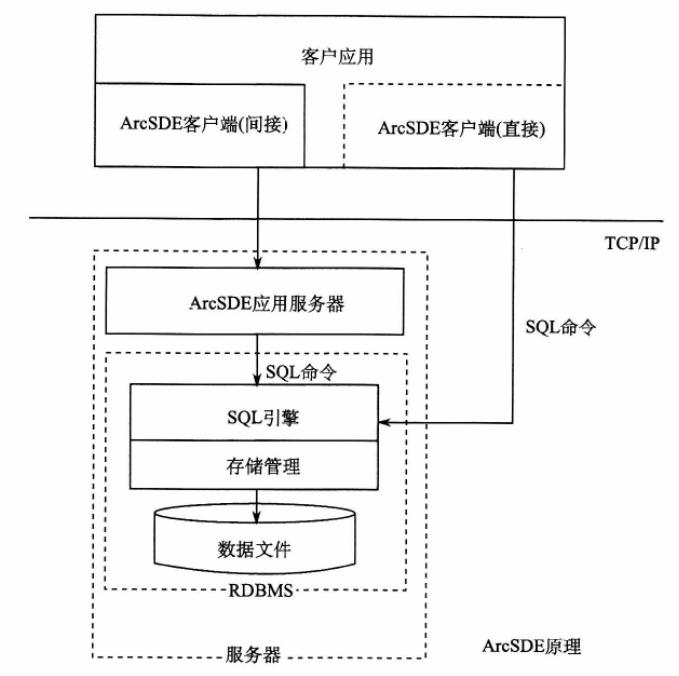

并解释返回的数据。ArcSDE体系架构如图所示。

ArcSDE体系架构
