ArcMap 快速学习指南

ArcMap 快速学习指南


发布日期: 2022-12-05 更新日期: 2022-12-05 编辑:xuzhiping 浏览次数: 339

标签:

摘要: ArcMap 将地理信息表示为地图视图中图层和其他元素的集合。ArcMap 中有两个主要的地图视图:数据视图和布局视图。数据框提供地理窗口或地图框,可在其中将地理信息作为一系列地图图层进行显示和处理。布局视图提供了一个页面视图,其中地图元素(例如数据框、比例尺...

ArcMap 将地理信息表示为地图视图中图层和其他元素的集合。ArcMap 中有两个主要的地图视图:数据视图和布局视图。数据框提供地理窗口或地图框,可在其中将地理信息作为一系列地图图层进行显示和处理。布局视图提供了一个页面视图,其中地图元素(例如数据框、比例尺和地图标题)排列在页面上以进行地图打印。

ArcMap 文档

当保存在 ArcMap 中创建的地图时,它将作为文件保存在磁盘上,即 ArcMap 文档,有被称为地图文档或 mxd,文件扩展名 (.mxd) 会自动附加到地图文档名称中, 可通过双击文档将其打开来处理现有的 .mxd 文件。这将为该 .mxd 文件启动 ArcMap 会话。

地图文档包含地图中使用地理信息的显示属性,例如地图图层、数据框和用于打印的地图布局的属性和定义,以及添加到地图中的任何可选自定义项和宏。

ArcMap 中的视图

ArcMap 在以下两个视图中显示地图内容:

  • 数据视图
  • 布局视图

每个视图都允许您以特定的方式查看地图并与之交互。

在 ArcMap 数据视图中,地图是数据帧。在数据视图中,活动数据帧显示为一个地理窗口,其中显示使用的地图图层。在数据框架内,可使用地理(真实世界)坐标处理通过地图图层呈现的 GIS 信息。这些通常是以英尺、米或纬度经度(如十进制度)为单位的地面测量值。数据视图隐藏布局上的所有地图元素,如标题、指北针和比例尺,并允许在单个数据框中关注数据,例如编辑或分析。

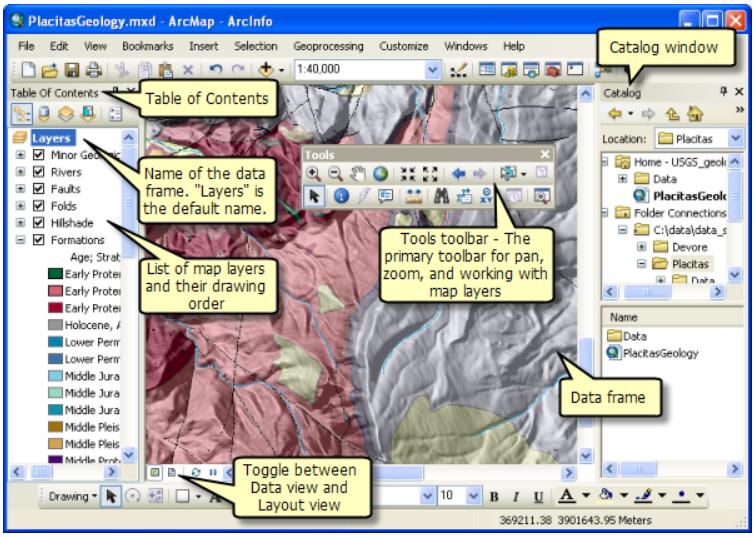

ArcMap 数据视图

请参见使用数据帧以了解更多信息。

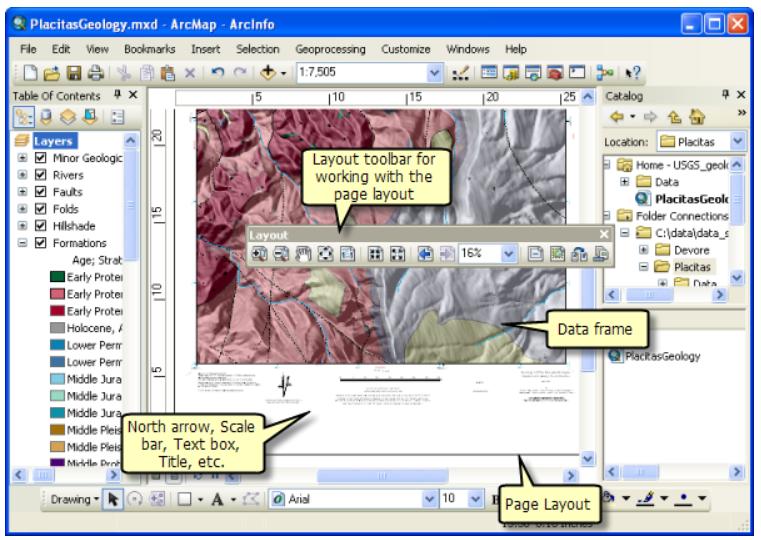

准备地图布局时,需要在页面布局视图中使用地图。页面布局是页面上排列的地图元素(如数据框、地图标题、比例尺、指北针和符号图例)的集合。布局用于合成地图以打印或导出为 Adobe PDF 等格式。

ArcMap 中的视图

“Layout” 视图用于设计和编写打印、导出或发布的地图,可管理页面空间中的地图元素(通常以英寸或厘米为单位),添加新的地图元素,并在导出或打印之前预览地图的外观。常见的地图元素包括带有地图图层、比例尺、指北针、符号图例、地图标题、文本和其他图形元素的数据框。有关详细信息,请参见页面布局快速浏览

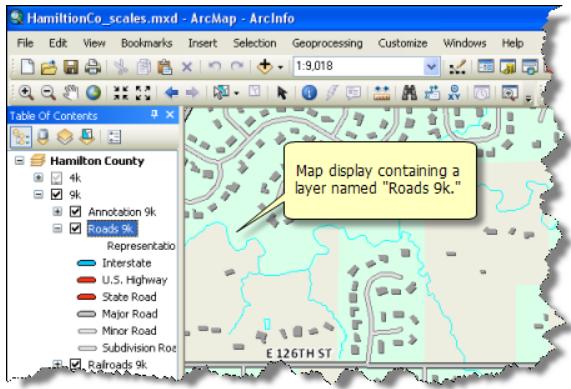

地图图层

在数据框架中,可将地理数据集显示为层,其中每个层表示地图中覆盖的特定数据集。地图层有助于通过以下方式传递信息:

  • 离散要素类,例如点、线和多边形的集合;
  • 连续表面(如高程),可以通过多种方式表示,例如等值线和高程点的集合或晕渲地貌;
  • 覆盖地图范围的航空摄影或卫星图像;

示例地图图层包括河流和湖泊、地形、道路、政治边界、宗地、建筑物覆盖区、公用设施线和正射影像。

地图图层

除了表示地理信息外,每个图层的地图符号、颜色和标签还有助于描述地图中的对象,并可以与每个数据框中显示的图层进行交互,以查询每个要素并查看其属性、执行分析操作以及编辑和向每个数据集添加新要素。图层不存储实际地理数据。相反,它引用数据集,例如要素类、图像、网格等,以这种方式引用数据可使地图上的图层自动反映 GIS 数据库中的最新信息。

在 ArcMap 中,可以通过右键单击内容列表中的图层,并单击属性或双击图层名称来指定每个地图图层的属性,例如其地图符号和标签规则。要了解有关图层的详细信息,请参阅地图图层快速浏览

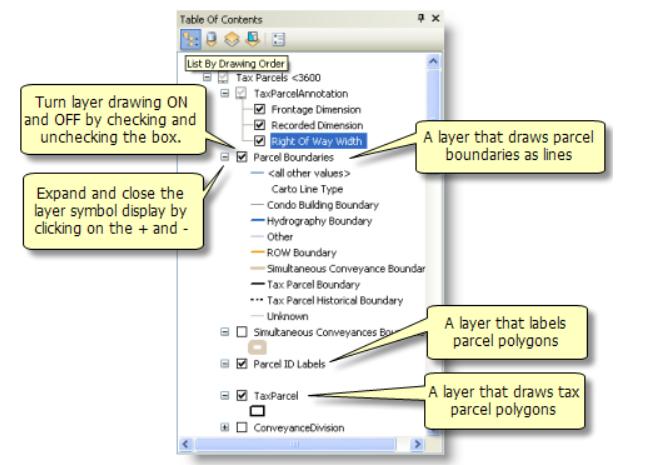

内容列表

内容列表列出了地图上的所有图层,并显示了每个图层中的要素所代表的内容。每个图层旁边的复选框指示其显示当前是打开还是关闭。内容列表中图层的顺序指定了它们在数据框中的绘图顺序。地图的内容列表可帮助您管理地图图层的显示顺序和符号指定,以及设置每个地图图层的显示器和其他属性。

典型的地图可能在底部附近有图像或地形基础(如阴影地形或高程等高线)。接下来是基础地图多边形要素,紧接着是顶部附近的线和点要素,然后是文本标签和其他参考信息。

内容列表

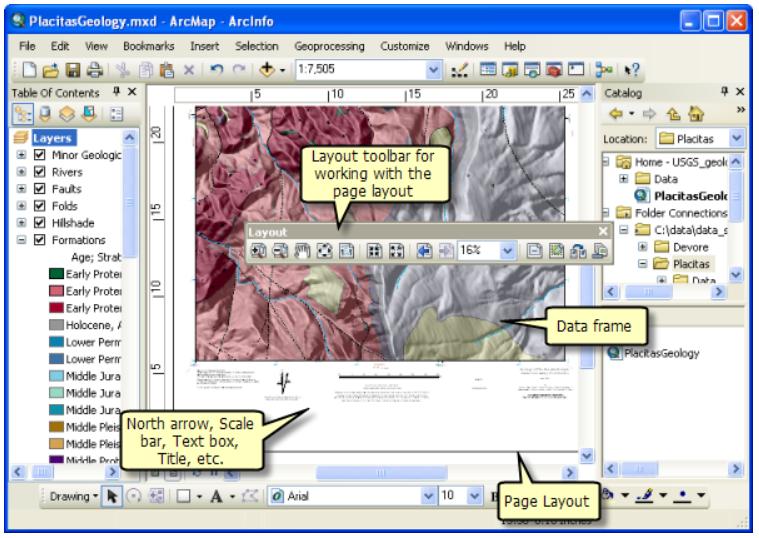

页面布局

页面布局是地图元素及其整体设计在打印页面或数字地图显示器上的排列。它是在 ArcMap 中使用的主要显示视图之一,主要用于创建用于打印或使用 PDF 导出和共享的地图。示例地图元素包括标题、图例、指北针、比例尺和数据框。

页面布局

地图中可以有多个数据帧,这对于布局中包含多个窗口的地图页面通常非常有用(例如包含引用主数据帧位置的定位器或索引地图)。

有关详细信息,请参见页面布局快速浏览

保存和打开地图文档

当保存在 ArcMap 中创建的地图时,它将保存为磁盘上的文件, 文件扩展名(.mxd)将自动附加到地图文档名中。在以后的会话中,可通过双击文档来打开现有的.mxd文件,这将为该 .mxd 文件启动 ArcMap 会话。

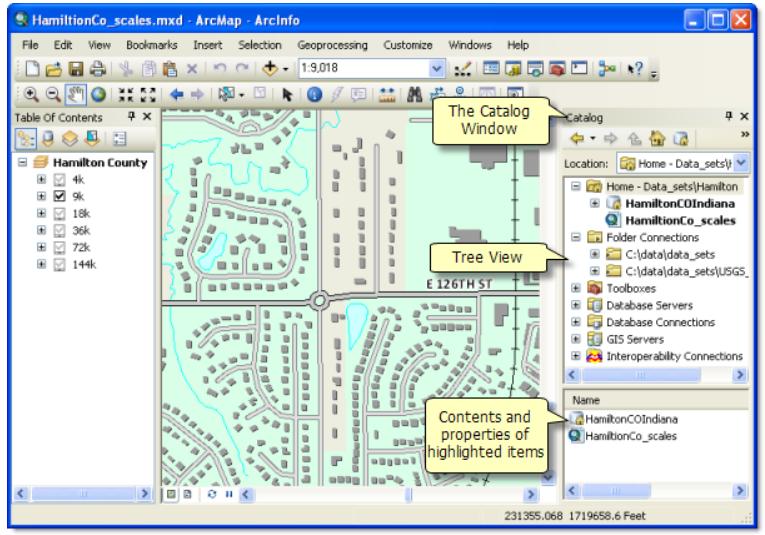

目录窗口

ArcMap、ArcGlobe 和 ArcScene 包括一个目录窗口,用于将各种类型的地理信息组织和管理为逻辑集合,例如,在 ArcGIS 中使用的当前 GIS 项目的数据、地图和结果。

目录窗口提供了文件夹和地理数据库的树状视图,文件夹用于组织 ArcGIS 文档和文件,地理数据库用于组织 GIS 数据集。

目录窗口

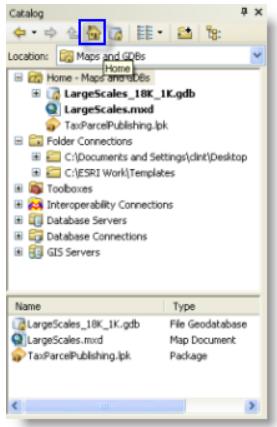

地图的主文件夹

ArcMap 中的一个关键工作区是每个地图文档的主文件夹,它是存储地图文档的文件夹位置。ArcMap 中默认使用 Home 文件夹保存结果、存储新数据集以及访问基于文件的信息。

地图的主文件夹

有关详细信息,请参见使用地图的主文件夹

地图的默认地理数据库

每个地图文档都有一个默认的地理数据库,它是地图空间内容的主位置, 此位置用于添加数据集并保存由各种编辑和地理处理操作创建的结果数据集。

有关详细信息,请参见设置默认地理数据库

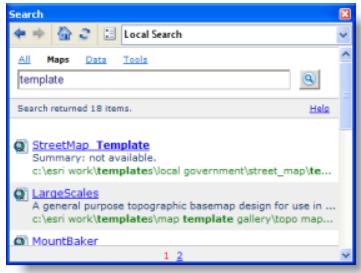

在 ArcMap 中使用搜索

ArcGIS 包括搜索 GIS 内容并使其快速工作的能力,例如通过将搜索结果添加到地图或将结果项插入到地理处理操作中。有关详细信息,请参见在 ArcMap 中使用搜索.

在 ArcMap 中使用搜索

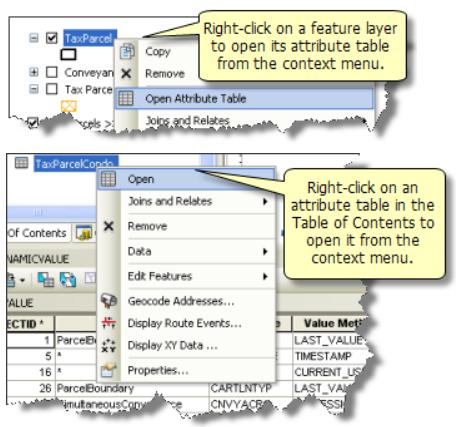

使用表格

ArcMap 中使用的常见数据类型之一是属性表。有关详细信息,请参见使用表格.

使用表格
