坡度和纵横比如何关联?

地形平坦时,没有坡度。因此,这也意味着没有任何方面。

但是在山上,四面八方都有斜坡。有朝北,朝西,朝南和朝东的斜坡。斜坡面对的罗盘方向是斜坡的方向。

…并且在坡度方面有一些独特的实际应用:

农民根据进入的太阳辐射量和坡向数据播种农作物。

生态学家研究生物多样性的方面和小气候。

甚至休闲计划人员也要研究坡度方向,以防止雪崩。

让我们更深入地研究一下,如何衡量以及如何使用方面数据进行分析?

了解外观图

方面图的概念很容易理解。宽高比值指示物理坡度面对的方向。我们可以根据具有描述性方向的倾斜角度对纵横方向进行分类。输出宽高比栅格通常会导致几个坡度方向类。

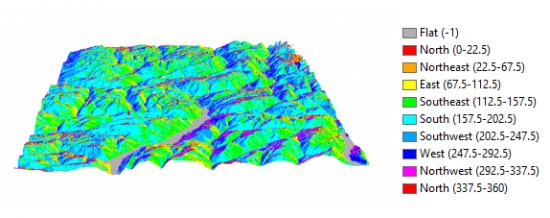

这是从南侧视角看的长宽比地图的示例:

如果不存在斜率,则像元值将为-1。 这些是上方纵横图中的灰色单元格。 如果存在坡度,则从0°开始向北顺时针测量宽高比。它再次向北返回360°。

以下是Aspect工具如何对Aspect Map进行分类:

平(-1)

北(0°至22.5°)

东北(22.5°至67.5°)

东(67.5°至112.5°)

东南(112.5°至157.5°)

南(157.5°至202.5°)

西南(202.5°至247.5°)

西(247.5°至292.5°)

西北(292.5°至337.5°)

北(337.5°至360°)

上方的外观图是从南侧看的。 这就是为什么地图中的阴影主要 是浅绿色(东南),浅蓝色(南部)和蓝色(西南)的原因。当将地图旋转为北视点时,几乎看不到紫色(西北),红色(北)和橙色(东北):

如何创建纵横比图?

将需要数字高程模型(DEM)来生成长宽图。以下是免费的全球DEM数据源或免费的LiDAR数据源的列表,可帮助入门。

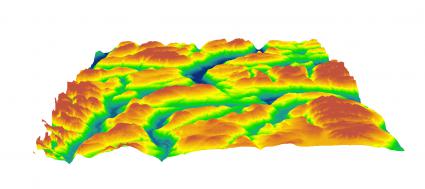

只需一个输入即可创建外观图。输入的即DEM:

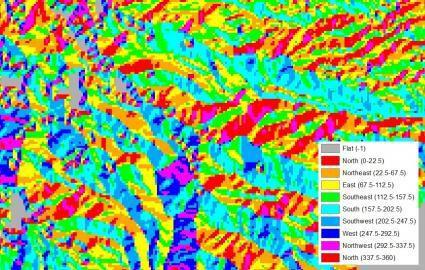

运行Aspect工具后,输出栅格将基于方向斜率进行符号化。每个倾斜方向将代表一个倾斜角度范围。

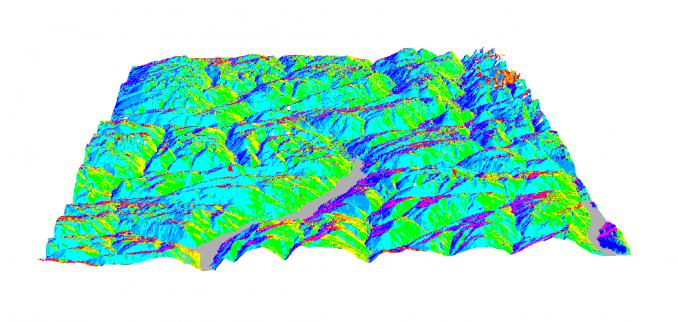

可通过更改符号系统和设置类别数来对纵横图进行重新分类。例如,如果只想在色带中显示北,东,南,西和平坦的类别,则可以将类别减少到5。在此处,可将中断设置为-1,45°,90°,135 °和180°。

纵横图的用途和应用

斜坡相对于太阳的方向(纵横比)对植被,积雪和建筑有深远的影响。最重要的是,研究风的暴露是两个方面的应用:

微量气候:当将斜坡暴露在阳光下时,会产生微气候条件。换句话说,这些是与周围区域不同的小气候区域。例如,可能有一个朝南的山丘可以支撑小型木本植物,因为它更热,更干燥且更适应沙漠。如果将其与另一侧进行比较,则朝北的斜坡由于其方向会受到较少的直射阳光。

特殊农业:使用纵横比数据在瑞士阿尔卑斯山中种植朝南的斜坡,因为它可以抵御冷风和干燥风,这对于作物的成功生长至关重要。农民还在瑞士阿尔卑斯山上放牧牛羊,并将其从冰雪覆盖的山峰上移到山谷。

滑雪坡选择:坡度图是滑雪坡地点选择的理想选择,因为坡度方向决定了多少入射太阳辐射直接撞击坡面,从而影响滑雪坡的整体质量。因此,规划者更喜欢北坡,西北坡和东北坡。

保护雨林:(在澳大利亚)雨林的残留物几乎总是在朝东的斜坡上发现,因为它可以保护免受西风的影响。同样,较低的辐射负荷导致减少的水损失。这样可以保护雨林免于火灾,并帮助这些物种在这些小气候中生存。

建筑约束:禁止在朝南的斜坡上施工,因为它们会经历更广泛的冻融循环。 这种冻结/解冻循环会腐蚀下方的地面并降低整体稳定性。外观数据可以确定这些禁止的建筑物区域。

植被侵蚀:根据坡度找到主要的植被类型,并使用坡度和植被增强侵蚀模型,以观察坡度随着时间的流逝以及降水量,温度和生长期如何受到侵蚀。同样,通过解释土壤侵蚀和地表径流,土地退化已被广泛地利用其方面进行建模。

现在,请尝试

斜坡面对的罗盘方向就是斜坡纵横比。您已经了解了“纵横图”在现实世界中的一些独特应用,例如山区农业,建筑限制和小气候植被。另外,不必只用高程值来表示长宽图。例如,可在纵横比图中表示pH值和土壤湿度。
