matplotlib.pyplot.pcolormesh¶

matplotlib.pyplot.pcolormesh(*args, alpha=None, norm=None, cmap=None, vmin=None, vmax=None, shading=None, antialiased=False, data=None, **kwargs)[源代码]¶

使用非规则矩形网格创建伪彩色绘图。

呼叫签名：

pcolormesh([X, Y,] C, **kwargs)

X 和 Y 可用于指定四边形的角。

提示

pcolormesh 类似于 pcolor . 在大多数情况下，它的速度更快，更受欢迎。有关差异的详细讨论，请参见 Differences between pcolor() and pcolormesh() .

参数:

C类数组

一个标量二维数组。这些值将被颜色映射。

X, Y类似数组，可选

多边形四边形的角点坐标：

(X[i+1, j], Y[i+1, j])       (X[i+1, j+1], Y[i+1, j+1])
                      +-----+
                      |     |
                      +-----+
    (X[i, j], Y[i, j])       (X[i, j+1], Y[i, j+1])

请注意，列索引对应于x坐标，行索引对应于y。有关详细信息，请参见 Notes 下面部分。

如果 shading='flat' 尺寸 X 和 Y 应该大于 C ，并且四边形由于 C[i, j] . 如果 X ， Y 和 C 如果维度相等，则会引发警告，并在 C 将被忽略。

如果 shading='nearest' 或 'gouraud' ，尺寸 X 和 Y 应与 C （否则，将引发ValueError）。为了 'nearest' 颜色 C[i, j] 以 (X[i, j], Y[i, j]) . 为了 'gouraud' 在四边形角点之间进行平滑插值。

如果 X 和/或 Y 是一维数组或列向量，它们将根据需要扩展为适当的二维数组，形成矩形网格。

cmap : str or Colormap, default: rcParams["image.cmap"] (default: 'viridis')str或

颜色映射实例或注册的颜色映射名称。彩色地图显示 C 值到颜色。

norm ： Normalize 可选正常化，可选

normalize实例将数据值缩放到标准颜色映射范围。 [0, 1] 用于映射到颜色。默认情况下，使用线性缩放将数据范围映射到颜色条范围。

VMN，Vmax浮点，默认值：无

颜色条范围。如果 None ，自动选择合适的最小/最大值 Normalize 实例（默认为 C 在默认线性缩放的情况下）。不推荐使用 vmin / vmax 什么时候？ norm 给出。

edgecolors'none'，none，'face'，color，color sequence，可选

边缘的颜色。默认为“无”。可能值：

“无”或“”：没有边缘。
None ： rcParams["patch.edgecolor"] (default: 'black') 将被使用。注意，目前 rcParams["patch.force_edgecolor"] (default: False) 必须做到这一点才能奏效。
“面”：使用相邻的面颜色。
颜色或颜色序列将设置边缘颜色。

单数形式 变色染料 用作别名。

alpha浮点，默认值：无

alpha混合值，介于0（透明）和1（不透明）之间。

shading{'flat'，'nearest'，'gouraud'，'auto'}，可选

四边形的填充样式；默认为“平面”或 rcParams["pcolor.shading"] (default: 'flat') . 可能值：

“平面”：每个四边形都使用纯色。四元（i，j），（i+1，j），（i，j+1），（i+1，j+1）的颜色由下式给出： C[i, j] . 尺寸 X 和 Y 应该大于 C ；如果它们与 C ，则会引发一个弃用警告，并且 C 都掉下来了。
“最近的”：每个网格点都有一个以其为中心的颜色，在相邻网格中心之间延伸一半。尺寸 X 和 Y 必须与相同 C .
“Gouraud”：每个四边形将被Gouraud着色：角的颜色（i，j）由 C[i', j'] . 中间区域的颜色值是从角点值插值的。尺寸 X 和 Y 必须与相同 C . 当使用Gouraud着色时， 绿色染料 被忽略。
“自动”：如果尺寸为 X 和 Y 一个比一个大吗 C . 如果尺寸相同，请选择“最近”。

见 pColor网格和着色更多描述。

snapbool，默认值：False

是否将网格捕捉到像素边界。

返回:

matplotlib.collections.QuadMesh

其他参数:

**kwargs

此外，还允许使用以下参数。它们被传给 QuadMesh 构造函数：

财产	描述
`agg_filter`	一种过滤函数，它接受一个（m，n，3）浮点数组和一个dpi值，并返回一个（m，n，3）数组。
`alpha`	浮动或无
`animated`	布尔
`antialiased` 或者aa或者抗锯齿药	布尔或布尔列表
`array`	恩达雷
`capstyle`	“对接”、“圆形”、“突出”
`clim`	（V最小：浮动，V最大：浮动）
`clip_box`	`Bbox`
`clip_on`	布尔
`clip_path`	面片或（路径、变换）或无
`cmap`	`Colormap` 或str或None
`color`	rgba元组的颜色或列表
`contains`	未知的
`edgecolor` 或ec或edgecolors	颜色或颜色列表或“面”
`facecolor` 或者facecolors或者fc	颜色或颜色列表
`figure`	`Figure`
`gid`	STR
`hatch`	'/'、''、''、'-'、'+'、'X'、'O'、'O'、'、'、'*'
`in_layout`	布尔
`joinstyle`	'miter'、'round'、'bevel'
`label`	对象
`linestyle` 或虚线或线型或ls	str或tuple或其列表
`linewidth` 或线宽或lw	浮动或浮动列表
`norm`	`Normalize` 或无
`offset_position`	未知的
`offsets`	类似于（N，2）或（2，）
`path_effects`	`AbstractPathEffect`
`picker`	无、布尔或可呼叫
`pickradius`	未知的
`rasterized`	布尔或无
`sketch_params`	（比例：浮动，长度：浮动，随机性：浮动）
`snap`	布尔或无
`transform`	`Transform`
`url`	STR
`urls`	str或None列表
`visible`	布尔
`zorder`	浮动

参见

pcolor: 一种功能稍有不同的替代实现。有关差异的详细讨论，请参见 Differences between pcolor() and pcolormesh() .
imshow: 如果 X 和 Y 都是等距的， imshow 可能是更快的选择。

笔记

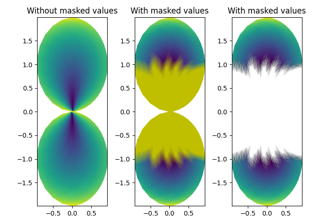

屏蔽阵列

C 可能是屏蔽数组。如果 C[i, j] 被屏蔽后，对应的四边形将是透明的。掩蔽 X 和 Y 不支持。使用 pcolor 如果您需要此功能。

网格方向

网格方向遵循标准矩阵约定：数组 C 使用形状（nrows，ncolumns）绘制，列号为 X 行数为 Y .

pcolor（）和pcolormesh（）之间的差异

这两种方法都用于创建使用四边形的二维数组的伪彩色图。

主要区别在于创建的对象和内部数据处理：而 pcolor 返回A PolyCollection ， pcolormesh 返回A QuadMesh . 后者更专门用于特定目的，因此速度更快。它几乎总是首选的。

屏蔽数组的处理也有细微的差别。两个 pcolor 和 pcolormesh 支持屏蔽数组 C . 然而，只有 pcolor 支持屏蔽数组 X 和 Y . 原因在于屏蔽值的内部处理。 pcolor 从多集合中去掉各自的多边形。 pcolormesh 将遮罩元素的facecolor设置为透明。使用边缘颜色时，您可以看到不同之处。尽管所有边都是在四边形网格中绘制而不考虑遮罩，但两个相邻遮罩四边形之间的边 pcolor 不绘制，因为多集合中不存在相应的多边形。
