音箱分频器计算器_Zobel瑟贝尔电路（阻抗稳定）

App说明

本计算器主要用于音箱分频电路设计中，通过计算得到合适的补偿元件参数， 稳定扬声器的阻抗曲线，提升音箱在不同频率下的工作稳定性， 常用于专业音响、Hi-Fi音箱的电路调试与设计。

使用示例

1.输入扬声器参数

在计算器上半部分的输入框中，填入待测扬声器的电声参数：

直流电阻 Re (欧姆)：输入扬声器音圈的直流电阻值（例如示例中的 100）。

等效电感 Le (亨利)：输入扬声器音圈的等效串联电感值（例如示例中的 15）。

2.执行计算

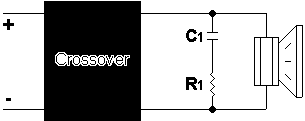

输入完上述参数后，点击蓝色的“计算”按钮。 系统将自动根据 Zobel 电路（阻抗稳定网络）的公式计算所需的补偿元件参数。

3.查看计算结果

计算得出的元器件参数会显示在下方的结果框中：

C1(μf)：计算出的匹配电容数值（例如示例中的 1500微法）。

R1 (欧姆)：计算出的匹配电阻数值（例如示例中的 125欧姆）。
