Sallen-Key巴特沃斯有源低通滤波器在线计算器
发布日期 ： 2025-12-17 01:41:52 UTC
分类 ： 电子计算
访问量： 421 次浏览
App说明
Sallen-Key巴特沃斯低通滤波器计算器
输入数值，点击计算。结果将显示。

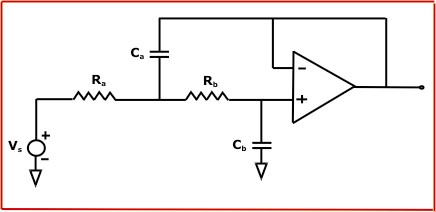

Ra = 滤波器中的电阻
Rb = 滤波器中的电阻
(Ra = Rb)
Ca = 滤波电容器
Cb = 滤波电容器
Sallen-Key滤波器是由该电路类型介绍
1955 MIT林肯实验室E. L.关键。
该电路产生极低通响应使用两个电阻，两个电容器和一个单位增益缓冲放大器。这种滤波器的拓扑结构也被称为电压控制电压源（VCVS）滤波器。
Sallen-Key滤波是一种基于运算放大器阶段简单的有源滤波器，它是理想的过滤音频频率。
这是一种最广泛使用的滤波器拓扑结构。其受欢迎的原因之一是，这种配置对运算放大器的性能的过滤器性能的依赖性最小。这种结构的另一个优势是，最大电阻值最小的电阻值和电容值的最大最小电容值的比例很低，这是很好的工艺性。
一个严重的缺点是不易调谐滤波器。
低通滤波器是一种滤波器，通过低频信号而衰减与频率高于截止频率的信号。
使用示例
输入数据：截止频率：10KHz
点击“计算”，输出结果
电阻 (Ra = Rb)：10.00000Kohm
电容器 Ca：2.250000nF
电容器 Cb：1.125000nF
