高频滤波器在线计算器

App说明

本工具是一款专为射频工程、无线通信及硬件研发领域打造的专业计算工具。
在高频信号处理和电子电路设计中，滤波器是提取特定频段信号、抑制电磁干扰（EMI）的核心模块。

高频滤波器通常用于对信号进行精确的频段选择与阻抗匹配。
该计算器的核心功能是帮助硬件工程师在给定中心频率、输入输出阻抗以及品质因数（Q值）的条件下，
快速、精确地反推出实现该滤波特性的具体电感（L）和电容（C）元件参数。
这为前期的射频电路仿真、天线匹配网络设计以及高频PCB Layout提供了严谨的定量数据支持。

\(f=1/(2π√LC)\)

其中 f为频率，L为电感，C为电容

使用示例

1.输入电路参数

在界面的核心计算区域，依据实际电路的传输需求与设计指标，
填入相应的电气参数：

频率：输入目标滤波器的中心频率或截止频率。点击右侧的下拉框可切换单位（当前为兆赫兹 MHz）。

输入电阻：输入滤波器前端（输入端）的匹配阻抗值。点击右侧下拉框可切换单位（当前为欧姆 Ohms）。

输出电阻：输入滤波器后端（输出端）的匹配阻抗值。点击右侧下拉框可切换单位（当前为欧姆 Ohms）。

Q - 值：输入设定的品质因数值。
Q值决定了滤波器的带宽和选择性（Q值越高，带宽越窄，滤波效果越陡峭）。

输入数据：频率 100MHz，输入电阻 45Ohms，输出电阻 35Ohms，Q值 10

2.执行计算操作

确认上述四项电路指标参数均已准确录入后，点击蓝色的“计算”按钮。
系统将基于预设的滤波器拓扑结构设计公式在后台自动进行电感与电容值的核算。

3.查看与使用结果

计算完成后，最终的电路元器件参数数值将展示在界面下方的“电感: 电容”输出框中：

当前界面示例：界面中预填了测试数据，点击计算后，结果框中即时显示了计算结果：

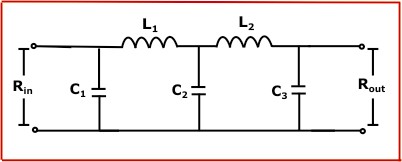

L1: 1.18uH （微亨），C1: 402pF （皮法）

L2: 0.61uH （微亨），C2: 501pF （皮法）

C3: 455pF （皮法）

结果含义：这些输出结果为构建该高频滤波器所需的实际元器件规格。
用户可以直接复制这些精确数值，用于填写硬件设计报告、
指导高频元器件的精准采购或进行后续的射频电路仿真测试。

4.重置与清理

若需要重新进行另一组参数的测算，可以点击界面上的“清除”按钮。
点击后，所有的输入框和输出框将被清空，方便快速开启新一轮的测算工作。

注意事项

C：电容，单位pF

L：电感，单位uH
