同等分量巴特沃斯有源高通滤波器在线计算器

App说明

本工具是一款专为模拟电路设计、音频工程及硬件研发领域打造的专业计算工具。
在信号处理与硬件电路设计中，有源滤波器是实现频带分割的核心模块。

巴特沃斯滤波器因其通频带内频率响应曲线最大限度平坦（无纹波）的特性而被广泛应用。

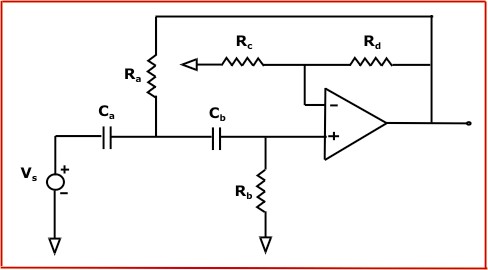

本计算器专门针对二阶 Sallen-Key 同等分量（即对称结构，Ra=Rb，Ca=Cb）
巴特沃斯有源高通滤波器进行参数推算。
它的核心功能是帮助硬件工程师在给定一个目标截止频率和任意一组初始电阻或电容值时，
快速、精确地计算出其余的阻容元器件参数，从而大幅缩短模拟电路的前期设计周期。

计算公式：

R_a = 滤波器中的电阻

R_b = 滤波器中的电阻

(R_a = R_b)

C_a = 滤波电容器

C_b = 滤波电容器

(C_a = C_b)

R_c = 反馈电阻

R_d = 反馈电阻

使用示例

1.输入电路参数

在界面的核心计算区域，依据实际电路的性能需求与现有元器件选型，填入相应的电气参数：

截止频率：输入期望达到的滤波器 -3dB 截止频率。
点击右侧的下拉框可切换单位（如赫兹 Hz、千赫兹 kHz 等）。

输入数据：截止频率 100千赫兹

2.执行计算操作

确认上述参数中已填入基础的截止频率，并根据实际情况填入任意一个电阻或电容的初始值后，
点击蓝色的“计算”按钮。
系统将基于 Sallen-Key 二阶高通滤波器的巴特沃斯响应矩阵公式在后台自动进行联动核算。

3.查看与使用结果

计算完成后，最终的电路参数数值将展示在对应的输出框中：

当前界面示例：界面中预填了测试数据（截止频率 100千赫兹），并给出了默认的参数计算结果：

电阻 (Ra=Rb)：10.00000千欧姆

电容 (Ca=Cb)：0.1590000纳法

电阻 Rc：10.00000千欧姆

电阻 Rd：5.850000千欧姆

结果含义：这些输出结果为满足巴特沃斯平坦响应的二阶高通滤波器标准元器件参数。
用户可以直接复制这些高精度数值，用于绘制电路原理图、制作 PCB 封装或指导实际的元器件采购。

4.重置与清理

若需要重新进行另一组参数的测算，可以点击界面上的“重置”按钮。
点击后，所有输入框将被清空，方便快速开启新一轮的测算工作。

注意事项

任意输入一个数值--电阻器或是电容器

任意一数值--电阻器 R_c or 电阻器 R_d
