运算放大器低通滤波器在线计算器

App说明

本工具是一款专为模拟电路设计、音频工程及硬件研发领域打造的专业计算工具。
在信号处理与硬件电路设计中，有源滤波器是实现频带分割的核心模块。

低通滤波器允许低频信号通过，同时衰减或阻挡高频信号。

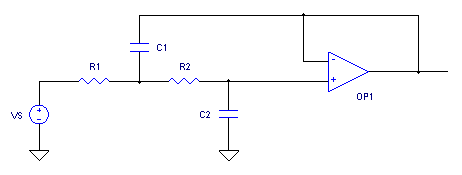

本计算器专门针对采用运算放大器的二阶有源低通滤波器
（通常为 Sallen-Key 或其改进型拓扑结构）进行参数推算。
它的核心功能是帮助硬件工程师在给定一个目标截止频率、固定滤波电阻阻值的前提下，
快速、精确地计算出实现该滤波特性所需的电容元件参数，从而大幅缩短模拟电路的前期设计周期。

使用示例

1.输入电路参数

在界面的核心计算区域，依据实际电路的性能需求与现有元器件选型，填入相应的电气参数：

截止频率(Fc)：输入期望达到的滤波器 -3dB 截止频率。
点击右侧的下拉框可切换单位（如赫兹 Hz、千赫兹 kHz 等）。

Filter Resistor Values 滤波电阻值(R1 = R2)：输入电路中使用的对称反馈/限流电阻阻值，
可从右侧下拉框切换单位（如欧姆、千欧姆 kΩ 等）。

输入数据：截止频率 100kHz，滤波电阻值 5kΩ

2.执行计算操作

确认上述两项参数均已准确录入后，点击蓝色的“计算”按钮。
系统将基于预设的二阶低通滤波器传递函数公式在后台自动进行联动核算。

3.查看与使用结果

计算完成后，最终的电路电容参数数值将展示在对应的输出框中：

当前界面示例：界面中预填了测试数据，
点击计算后，结果框中即时显示了计算结果：

滤波电容器值 (C1)：0.45015816nF

滤波电容器值 (C2)：0.22507908nF

结果含义：这些输出结果为构建该二阶低通滤波器所需的实际电容规格。
用户可以直接复制这些高精度数值，用于填写硬件设计报告、
指导电容元器件的精准采购或进行后续的电路仿真测试。

4.重置与清理

若需要重新进行另一组参数的测算，可以点击界面上的“重置”按钮。
点击后，所有输入框和输出框将被清空，方便快速开启新一轮的测算工作。

注意事项

Fc：截止频率，单位Hz，KHz，MHz

Filter Resistor Values：滤波电阻值(R1 = R2)，单位Ω，KΩ，MΩ

Filter Capacitor Value：滤波电容器值，单位pF，nF，μF，mF，F
