DC-DC电路MC34063A在线计算器

App说明

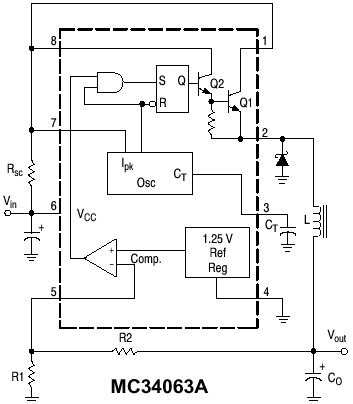

1：极性反转。

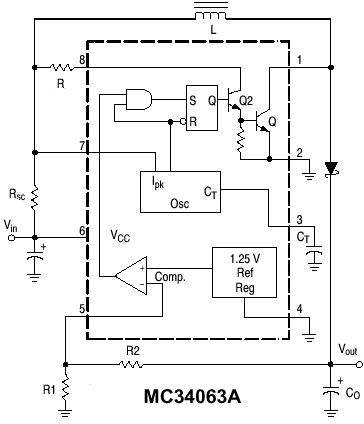

2：升压。

3：降压。

三种典型电路时，外围元件参数的自动计算

使用方法：只要在左中部框中输入你想要的参数，然后点击“进行计算并且刷新电路图”按钮， 它就可以自动给所有相关的外围元件参数和相对应的标准电路图纸，使设计dc—dc电路实现智能化高效化。

外围元件标称含义和它们取值的计算公式：

\(Vout(输出电压)＝1.25V（１＋R1／R2）\)

Ct：决定内部工作频率。Ct=0.000 004*Ton(工作频率）

\(Ipk=2 * Iomax * T/toff\)

Rsc(限流电阻)：决定输出电流。Rsc＝0.33／Ipk

Lmin(电感)：Lmin＝(Vimin－Vces)*Ton/ Ipk

Co(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）

固定值参数：

Vces=1.0V　　ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）　　Vimin:输入电压不稳定时的最小值　　

Vf=1.2V 快速开关二极管正向压降

使用示例

输入数据：输入电压35v；输出电压220v；输出电流240ma；输出电压波纹系数65mv(pp)；工作频率240khz

进行计算并且刷新电路图：

Ct=141 pF

Ipk=3097 mA

Rsc=0.097 Ohm

Lmin=39 uH

Co=117 uF

R=180 Ohm

R1=1k R2=91k (115V)

注意事项

关于警告：如果您输入的参数超过了34063的极限，它会自动弹出警告窗口提醒您更改它们。

特殊输入：要设计极性反转电路请在输入或输出电压数字的前面加上负号，比如－5v。

输入电压范围：3-40V

在实际应用中的注意：

1：快速开关二极管可以选用IN4148，在要求高效率的场合必须使用IN5819！

2：34063能承受的电压，即输入输出电压绝对值之和不能超过40V，否则不能安全稳定的工作。
