切比雪夫Pi LC低通滤波器计算器_在线计算工具

App说明

滤波器设计计算器，具体用于设计一个高阶级联滤波器（很可能是切比雪夫响应的低通或高通滤波器）， 并根据给定的截止频率、阻抗、波纹和阶数，计算出每个元件的具体数值。

1.滤波器阶数（元件数量）

阶数越高，滤波器的过渡带越陡峭，但电路越复杂。

2.频率响应波纹 (15 dB)

这是一个非常大的波纹值（通常切比雪夫波纹为 0.1 dB、0.5 dB 或 1 dB）。

使用示例

1.输入滤波器设计参数

在计算器上半部分的输入框中，填入您的滤波器设计指标：

截止频率：输入目标滤波器的截止频率数值（例如示例中的 100）。

阻抗 Z₀：输入系统的特征阻抗，单位为欧姆（例如示例中的 25）。

频率响应波纹 (db)：输入通带内允许的最大衰减波动值（例如示例中的 15）。

元件数量(1-11)：输入构成该滤波器的电感/电容元件总数。范围限制在 1 到 11 之间（例如示例中的 11，通常对应高阶滤波器）。

2.执行计算

输入完上述参数后，点击蓝色的“计算”按钮。系统将根据这些参数自动计算出各级电感和电容的具体数值。

3.查看计算结果

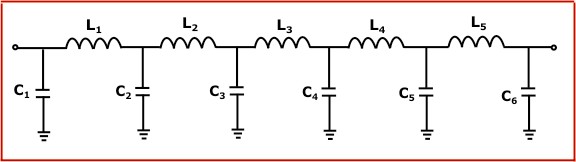

计算结果会显示在下方分为“电感”和“电容”两个区域：

电感 (Unit)：

选择电感的单位（例如示例中的 nH纳亨）。

下方列出各级电感的具体数值（L₁, L₂, L₃...）。

L1: 6.781570；L2: 7.031213；L3: 7.058995；L4: 7.031213；L5: 6.781570；

电容 (单位)：

选择电容的单位（例如示例中的 pF皮法）。

下方列出各级电容的具体数值（C₁, C₂, C₃...）。

C1: 1109.099；C3: 1389.271；C3：1405.294；C4: 1405.294；C5: 1389.271；C6: 1109.099

注意：输入框中显示的只是部分结果，具体取决于所选的元件数量。

4.重置功能

如果您想清空所有输入和计算结果，重新开始设计，请点击“清空”按钮。
