切比雪夫 Pi LC 高通滤波器在线计算器。
这是一个用于设计特定类型高频滤波电路的专用工具，
尤其在射频和通信领域非常实用。
切比雪夫响应：一种滤波器特性，与"巴特沃斯"滤波器相比，
它的过渡带更陡峭（滤波效果更"干脆"），代价是通带内允许有轻微的波动（纹波）。

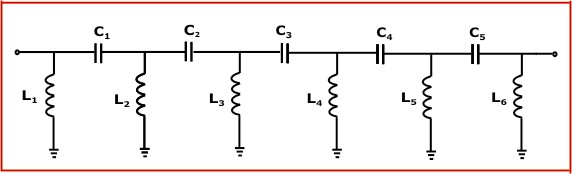

Pi (Π) 形拓扑：指电路的连接形状。它由一个串联支路和两个并联支路构成，
看起来像希腊字母Π。
高通：只允许高频信号通过，衰减低于截止频率的信号。
1.设定设计目标
在计算器上半部分的输入框中，填入高通滤波器的设计需求：
截止频率：输入目标滤波器的截止频率值（如示例中的 50）。
阻抗 Z₀：输入系统的特征阻抗（如示例中的 4）。
频率响应波纹：输入通带内允许的最大衰减波动值，
单位为分贝（db）（如示例中的 10）。
元件数量(1-11)：输入您希望使用的电感和电容总数。
注意工具限制范围为 1 到 11（如示例中的 9）。
2.执行计算
输入完上述参数后，点击蓝色的“计算”按钮。
系统将根据上述参数自动生成滤波器所需的电容和电感元件数值。
3.查看计算结果
计算完成后，结果会分两栏显示在下半部分：
电容 (Capacitance)：
Unit：电容值的单位（示例中选择的是 pF）。
C1 - C6 (及更多)：显示各个电容档位的计算数值。
电感 (Inductance)：
Unit：电感值的单位（示例中选择的是 nH）。
L1 - L6 (及更多)：显示各个电感档位的计算数值。
注：未使用的元件档位将显示为 0.00000。
4.重置与重新计算
若需重新设计其他参数的滤波器，点击“清空”按钮，
即可清空所有输入框和结果，恢复到初始状态。
