74HC4046/74HCT9046A/CD4046锁相环-压控振荡器频率在线计算器

App说明

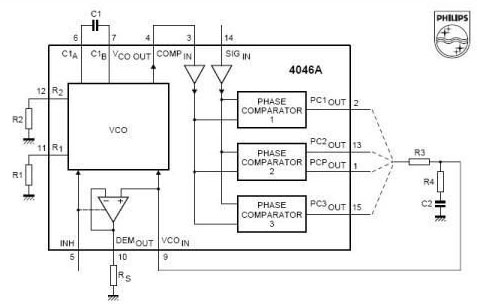

CD4046 / 74HC4046 是经典的锁相环（Phase-Locked Loop, PLL）芯片，
内部包含一个压控振荡器（VCO）。

该计算器的作用是：

输入外接电阻（R1、R2）和电容（C1）的数值 → 计算出 VCO 的频率范围
（最小、典型、最大）以及 VCO 增益（Kvco）

使用示例

1.输入电路参数

在计算器上半部分的输入框中，填入压控振荡器（VCO）部分的外部元器件参数：

R1 [kΩ]：输入电阻 R1 的阻值（例如示例中的 9.451），
注意右侧提示的有效范围是 3kΩ < R1 < 300kΩ。

R2 [kΩ]：输入电阻 R2 的阻值（例如示例中的 8.2），有效范围是 3kΩ < R2 < 300kΩ。

C1 [pF]：输入电容 C1 的容量（例如示例中的 100），提示条件为 40pF < C。

2.执行计算

输入完上述参数后，点击蓝色的“计算”按钮。
系统将自动计算出该电路在不同调谐电压下的振荡频率及电路特性。

3.查看计算结果

计算得出的数值会显示在下方的结果框中，并标注了对应的电压条件：

频率-最小 [kHz]：在调谐电压 VTUN=1.1V时的频率（示例为 8842.394kHz）。

频率-典型 [kHz]：在调谐电压 VTUN=2.5V（通常为中心电压）时的频率（示例为 10699.993kHz）。

频率-最大 [kHz]：在调谐电压 VTUN=3.9V时的频率（示例为 12894.155kHz）。

压控振荡器增益 Kvco：单位为 kHz/V，表示单位电压变化引起的频率变化量（示例为 1447.058kHz/V）。
